七種機型20Hz~5MHz,10MHz,15MHz,20MHz,30MHz,50MHz和120MHz，符合客戶不同采購預算

    1J6505B   頻率范圍 20Hz ~ 5MHz

    1J6510B   頻率范圍 20Hz ~ 10MHz

    1J6515B   頻率范圍 20Hz ~ 15MHz

    1J6520B   頻率范圍 20Hz ~ 20MHz

    1J6530B   頻率范圍 20Hz ~ 30MHz

    1J6550B   頻率范圍 20Hz ~ 50MHz

    1J65120B 頻率范圍 20Hz ~ 120MHz

? 簡易的TFT觸屏操作，10分鐘內輕易上手

? 電介質、壓電片及石英晶體測試解決方案

? 30 ms超高速測試速度

? 等效Rdc 可高度精準四線式測試，量測到0.01mΩ

? 0.05%基本精確度

? 可內建0-100mA +/- 40V，外加可至60A DC Bias

? 可將測試波形儲存成CSV格式，放大、縮小及MARKER功能

? 20Hz~120MHz，七種機型，可隨時升級 ，最高升級到120MHz

? 直覺的用戶操作接口，USB、LAN、GPIB及HANDLER

? 可使用鼠標及鍵盤操控，也可外接打印機及使用USB接口儲存數據

? 具等效電路仿真功能，內建同頻率LCR Meter一臺

準確快速的進行元件測試, ±0.05%基本精確度, 使該系列產品成為同級當中的翹楚。

精準和多功能性使WK6500系列成為各種不同類型的工作和應用程式的理想選擇。使用者包括被動元件設計師，電介體、絕緣體的設計測試人員，及生產線的測試人員。

工程師需要在高頻率的狀況下以極高的精度來定義元件的特性，WK6500B系列精密阻抗分析儀成為您準確易用的理想測試工具。

測試參數

高精度量測

電容C,電感L及阻抗Z基本精確度為±0.05%。損耗因數D精確度為±0.0005及品質因數Q精確度為±0.05%。

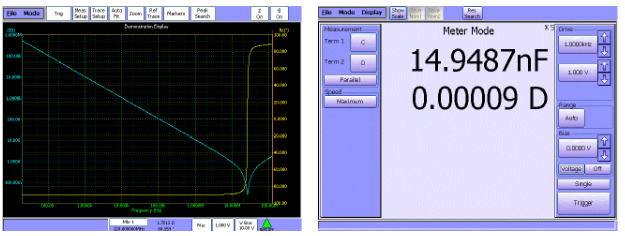

元件圖形掃描

WK6500B系列精密阻抗分析儀不僅提供高頻率，高精度的量測。該設備還是一個包含豐富特性的元件分析儀。

曲線掃描可依據頻率、電壓值和直流偏流源同時在清晰度高的大型彩色屏幕上顯示任意兩種參數的曲線。顯示格式包括串聯或并聯等效電路。

單測某一頻率時可以從曲線掃描轉換成標準LCR表讀值模式。

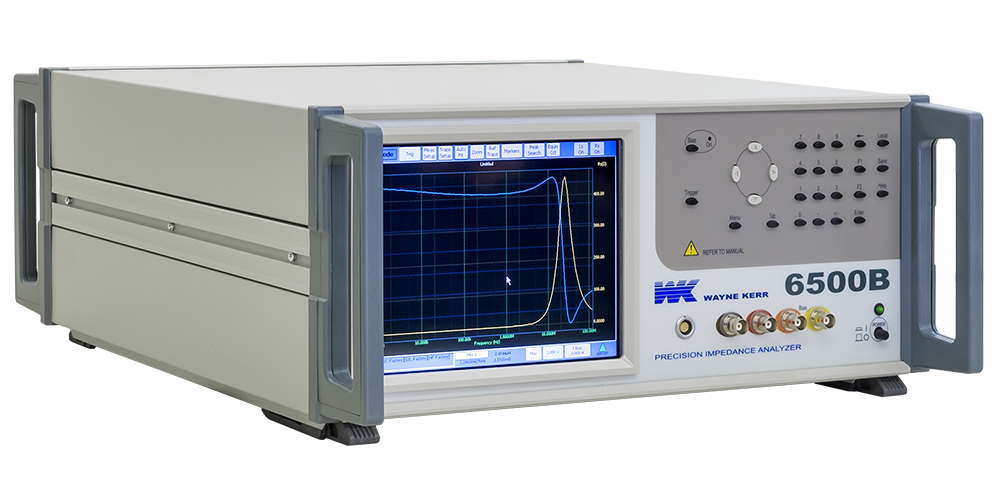

WK6500B 精密阻抗分析儀 系列    WK6500B 精密阻抗分析儀 系列

可變的輸出和偏壓源

交流輸出可選高達1V或20mA，實現在真實操作環境中來評估元件。可變偏壓直流源可提供達100mA的電流.

外部控制

在品管或制作檔譜的過程中可通過 GPIB介面來控制儀器和收取讀值.

網端介面也具有同樣的控制儀器和傳輸資料的功能 – 使儀器能適應許多不同的測試環境.

多選擇的介面

VGA介面可連接到PC顯示器或投影機, 這種功能為生產環境或教學培訓都提供無法衡量的價值. 本機還可通過外接鍵盤和滑鼠來操控,任何PS2或USB鍵盤和滑鼠都能簡單的接插到系統中, 提供控制和操作儀器的另一種可行方式.

資料儲存和提取

所有的測試結果及設制都可以通過網路介面或USB閃盤來儲存.

分類處理介面

Bin Handler 為可選設制, 通過25相D型接頭提供獨立(24V)和非獨立(5V)的信號.

印表機輸出

測試結果可通過幾種不同的途經列印出,其中包括直接列印至HP-PCL匹配的圖形印表機, EPSON相匹配的文字印表機或直接通過儀器的網口經局域網列印.

待測元件連接

可通過面板的BNC接頭來實現倆端,三端或四埠的連接以及可能的接地狀況.備有許多的可選附件以供不同的測試需要.

充電電容保護

高精密的測試儀器可能在使用過程中被已充電的電容裝置所損壞,造成昂貴的維修及不必要的停產. 6500系列有內置的保護來避免這種情況發生.

綜合, 精確的高頻測試

“綜合, 精確的高頻測試”使該系列產品是高要求測試的最佳選擇.
