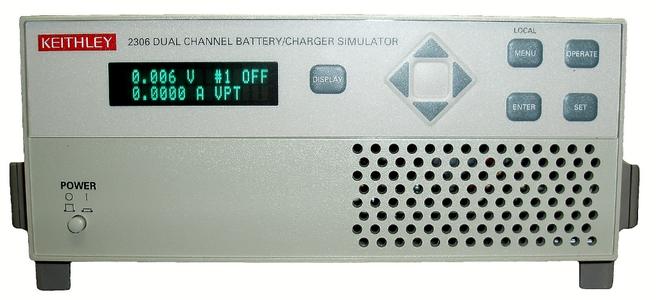

Keithley吉時利2306雙通道直流電源-云帆興燁

型號:2306
2302型單通道模擬電池與2306型雙通道電池充電器 模擬器是專門針對便攜式、電池供電的產品(如蜂窩 無繩電話、移動電臺、尋呼機等)的研發與測試而設計的。

產品描述

 2302型單通道模擬電池與2306型雙通道電池充電器/模擬器是專門針對便攜式、電池供電的產品(如蜂窩/無繩電話、移動電臺、尋呼機等)的研發與測試而設計的。這些精密電源具有超快的瞬態響應能力,它們的輸出特性與真實的電池可相媲美。這兩種電源采用了獨特的可變輸出電阻技術,其電壓輸出完全可以模擬電池的響應(美國專利號6204647)。即使待測器件(DUT)從待機狀態(低電流)到射頻發射狀態(高電流)進行快速跳變,它們也能夠提供穩定的電壓輸出。此外,它們還能夠通過測量直流電流和脈沖負載電流來監測DUT的功耗。2302和2306的電池模擬通道可以通過編程,模擬放電的可充電電池,從某個單獨的充電器或2306的充電模擬通道吸收充電電流。

   美國吉時利 2300系列用于通訊產品如蜂窩電話、對講機、無繩電話、尋呼機等的供電與測試,由2303型與2304A型——快速響應程控電源及2302型與2306型——具有電池/充電器模擬功能的程控電源組成。其中2306為雙路輸出,其它為單路輸出。在蜂窩電話如

GSM 手機測試中,當負載電流變化巨大(可達1000%)時,2300電源輸出的瞬態電壓下降很小(<75mV)。瞬態恢復時間極短(<40μs)。即具有極好的快速相應特性。
   2300電源可將關機電流,待機電流,通話平均電流及充電電流準確可靠地測量出來。還可利用其內置的數字電壓表測試有關的電壓。因而2300系列電源滿足通訊產品測試的各種要求,廣泛應用于通訊產品的研發、生產、維修及質保等部門。

主要特點:

專為通訊產品如蜂窩電話、對講機、無繩電話、尋呼機等提供高穩定度的電源及電流監控。

極快速響應負載的變化。

準確測量脈沖高、低及平均電流 100nA的直流電流靈敏度。

電子負載(SINK)能力可達3A 內置獨立的數字電壓表。

IEEE—488接口。

帶開關量輸出,可驅動外部繼電器。

準確度V:0.05% I:0.2% 長積分工作模式。

2302/2306還具備下列特點:

模擬電池內阻:0-1Ω,10mΩ步進

引線開路自動檢測。

電流步進測量功能。

技術參數

型 號

吉時利 2303

吉時利 2304A

吉時利 2306

輸出數

1

1

2

電壓輸出

0-15V

0-20V

0-15V

電流輸出

5A@9V

5A@20V

5A@4V

電流測量靈敏度

100nA

100nA

100nA

編程輸出電阻

0-1Ω

引線開路自動檢測

YES
