MagnaDC 麥格納程控直流電源 MT 系列
型號：MagnaDC MT 系列

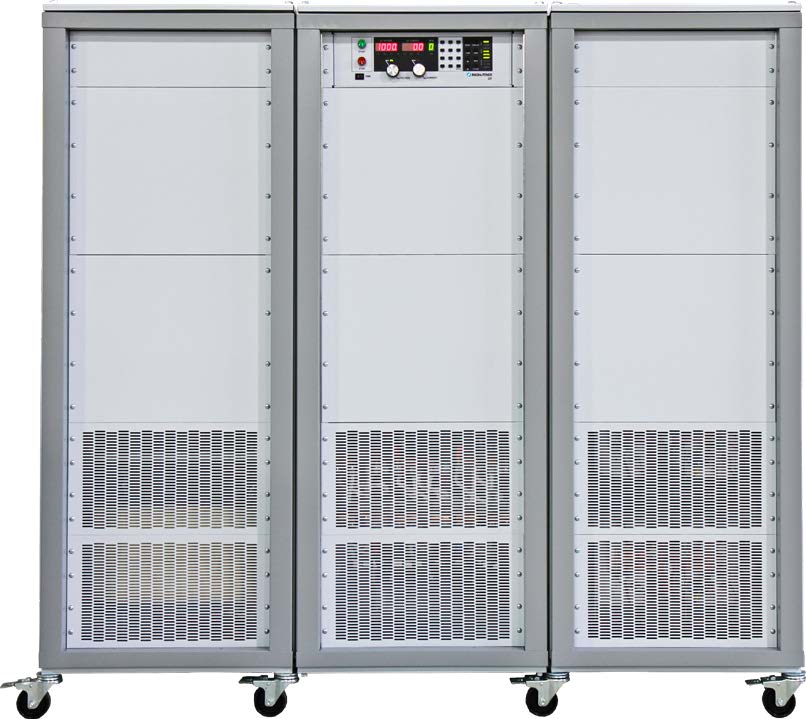

大功率機柜式程控直流電源 ? 可擴展至多兆瓦
麥格納電子設備公司的MT系列產品使用與
MagnaDC程控電源產品線中的其他產品具
有相同的可靠電流饋電式功率處理工藝技術
和控制方式，但具有更大的功率型號：分別為
100kW、150 kW和250 kW規格。基于高頻IGBT
的MT系列產品是市場上單體功率最大的標準
程控直流電源產品之一，與小功率型號產品相
比，最大限度地減少了開關元器件的數量。使用
UID47裝置可實現兆瓦功率級的擴展，該裝置可
提供主從控制：一個主控電源產品控制其他從機
電源產品，以實現真正的系統級操作控制。所有
MT系列產品均配備額定全功率的交流輸入斷路
器，作為額外的安全防護措施。
250 kW型號標配嵌入式12脈沖諧波中和器，確
保較低THD（總諧波失真）。通過外部附加的500
kW 24脈沖或1,000 kW 48脈沖諧波中和器可獲
得更優質的交流波形，此項功能由麥格納電子設
備公司為其MT系列產品專門設計和制造。
在線咨詢
服務熱線
0755-83248861
分享至

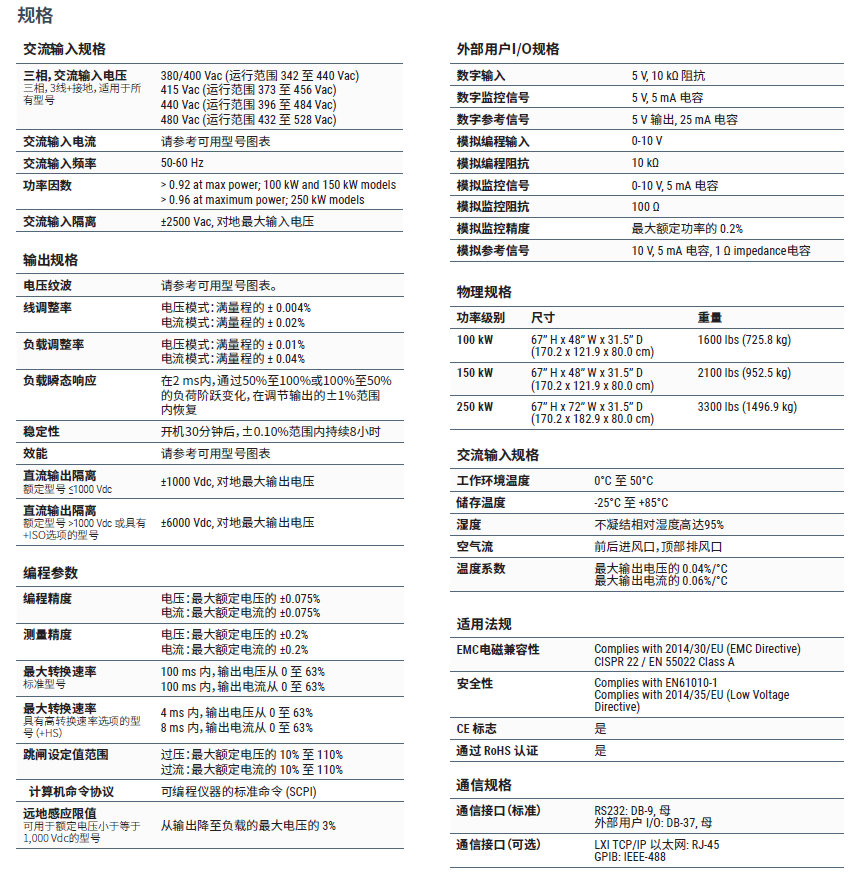

產品描述
型號 | 100 kW | 150 kW | 250 kW | 500 kW2 | 750 kW2 | 1000 kW2 | ||
最大電壓 (Vdc) | 最大電流 (Adc) | 紋波1 (mVrms) | 效能 | |||||
16 | 6000 | N/A | N/A | N/A | N/A | N/A | 35 | 90% |
20 | 5000 | N/A | N/A | N/A | N/A | N/A | 40 | 90% |
25 | 4000 | N/A | N/A | N/A | N/A | N/A | 40 | 90% |
32 | 3000 | 4500 | N/A | N/A | N/A | N/A | 40 | 90% |
40 | 2500 | 3750 | 6000 | 12000 | 18000 | 24000 | 40 | 91% |
50 | 2000 | 3000 | 5000 | 10000 | 15000 | 20000 | 50 | 91% |
60 | 1660 | 2500 | 4160 | 8320 | 12480 | 16640 | 60 | 91% |
80 | 1250 | 1850 | 3000 | 6000 | 9000 | 12000 | 60 | 91% |
100 | 1000 | 1500 | 2500 | 5000 | 7500 | 10000 | 60 | 91% |
125 | 800 | 1200 | 2000 | 4000 | 6000 | 8000 | 100 | 91% |
160 | 620 | 900 | 1500 | 3000 | 4500 | 6000 | 120 | 91% |
200 | 500 | 750 | 1250 | 2500 | 3750 | 5000 | 125 | 91% |
250 | 400 | 600 | 1000 | 2000 | 3000 | 4000 | 130 | 92% |
300 | 333 | 500 | 833 | 1666 | 2499 | 3332 | 160 | 92% |
375 | 270 | 400 | 660 | 1320 | 1980 | 2640 | 170 | 92% |
400 | 250 | 375 | 625 | 1250 | 1875 | 2500 | 180 | 92% |
500 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 220 | 92% |
600 | 160 | 240 | 400 | 800 | 1200 | 1600 | 250 | 92% |
800 | 120 | 180 | 300 | 600 | 900 | 1200 | 300 | 92% |
1000 | 100 | 150 | 250 | 500 | 750 | 1000 | 400 | 92% |
1250 | 80 | 120 | 200 | 400 | 600 | 800 | 500 | 92% |
1600 | 62 | 90 | 150 | 300 | 450 | 600 | 600 | 92% |
2000 | 50 | 75 | 125 | 250 | 375 | 500 | 800 | 92% |
2500 | 40 | 60 | 100 | 200 | 300 | 400 | 900 | 92% |
3000 | 33 | 50 | 80 | 160 | 240 | 320 | 1000 | 92% |
4000 | 24 | 36 | 60 | 120 | 180 | 240 | 1100 | 92% |
5000 | 20 | 30 | 50 | 100 | 150 | 200 | 1500 | 92% |
6000 交流輸入電壓 a | 16.6 每相輸入電 a ) | 25 流 | 41.6 | 83.2 | 124.8 | 166.4 | 2000 | 92% |
(V c) | (A c | |||||||
380/415 Vac, 3Φ | 184 | 276 | 440 | 880 | 1320 | 1760 | ||
440/480 Vac, 3Φ | 159 | 238 | 380 | 760 | 1140 | 1520 | ||
