Avalanche性能測試:RFC 9411 TCP并發測試

發表日期:2025/05/15 瀏覽次數:

網絡安全設備性能的基準測試方法RFC 9411為下一代網絡安全設備(包括下一代防火墻NGFW和下一代入侵防御系統NGIPS)提供并建議基準測試術語和方法,并具體提出了包括新建、并發、吞吐等9個測試方法。


其中7.5節是關于HTTP 流量下的并發 TCP 連接能力測試,確定在使用 HTTP 流量時,被測設備(DUT)或者被測系統(SUT)能夠維持的并發 TCP 連接數量。





圖片
圖片


01

本文內容

圖片

  • 環境描述

  • 測試方法

  • 配置儀表

  • 查看結果


02

環境描述

圖片

圖片

圖-1 測試環境

本文測試示例的拓撲中Avlanche儀表選用C200的一對100G口,端口自環。網段的配置如圖-1所示。

03

測試方法

圖片

本篇文章將基于RFC 9411的測試方法,將測試過程和步驟具體描述如下:
  • 測試儀模擬200個IPv4客戶端和16個IPv4 HTTP Server端,并要求每個客戶端和每個HTTP Server均建立TCP連接并進行HTTP請求和響應。
  • 每個客戶端依次和16個HTTP Server建立TCP連接之后,保持一段時間再關閉。
  • 假定被測設備的最大TCP新建能力為50萬/秒,因此在TCP并發測試中將使用50%的新建速率,即25萬/秒。
  • 測試目標要達成5000萬TCP并發。因此,5000(萬) / 25(萬/秒)=200(秒),我們在壓力爬坡階段的時間設定為200秒。
  • 測試使用“邊建邊拆”方式,即在壓力達到5000萬之后,需要不斷地拆除部分TCP連接,同時建立同樣數量的TCP連接,以維持壓力一段時間。本測試設定維持階段為800秒。
  • 響應的HTTP內容為1K Byte。
  • 所有TCP以FIN的方式關閉。


04

配置儀表

圖片


關于使用Avalanche Commander創建配置添加端口的基礎操作,本文不做贅述。以下是涉及本測試的關鍵配置點。

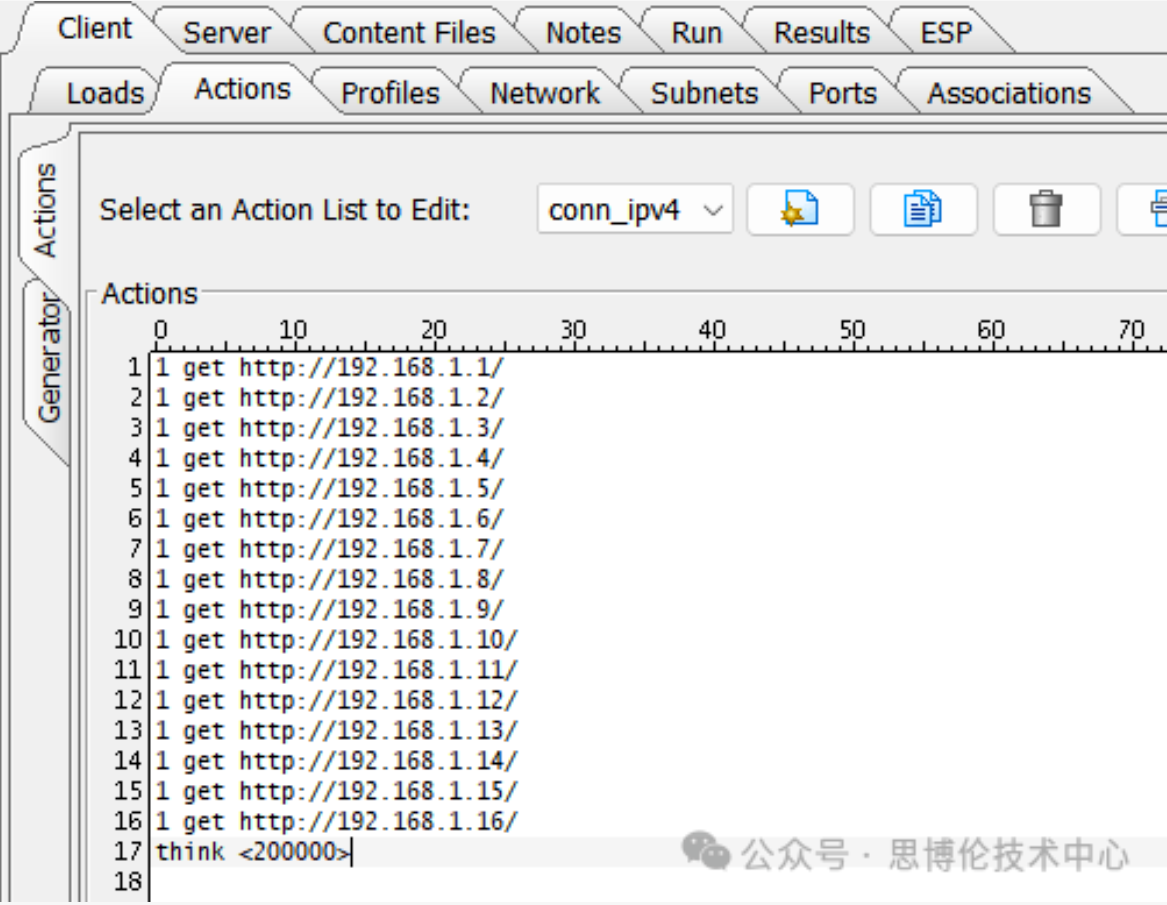

Step 1 - Action的配置
設定每個用戶要和所有的HTTP Server都建立TCP連接,且在壓力爬坡階段的200秒內不能有TCP拆線,需要讓所有的TCP session建立之后等待200秒。
圖片
圖-1 Action配置
Step 2 - Client Profile的配置???
因為每個TCP連接都保持連接狀態,因此需要使能Persistence選項,在從而在應用層HTTP請求Header中聲明"Connection: Keep-Alive"。

圖片

圖-2 Client Profile配置

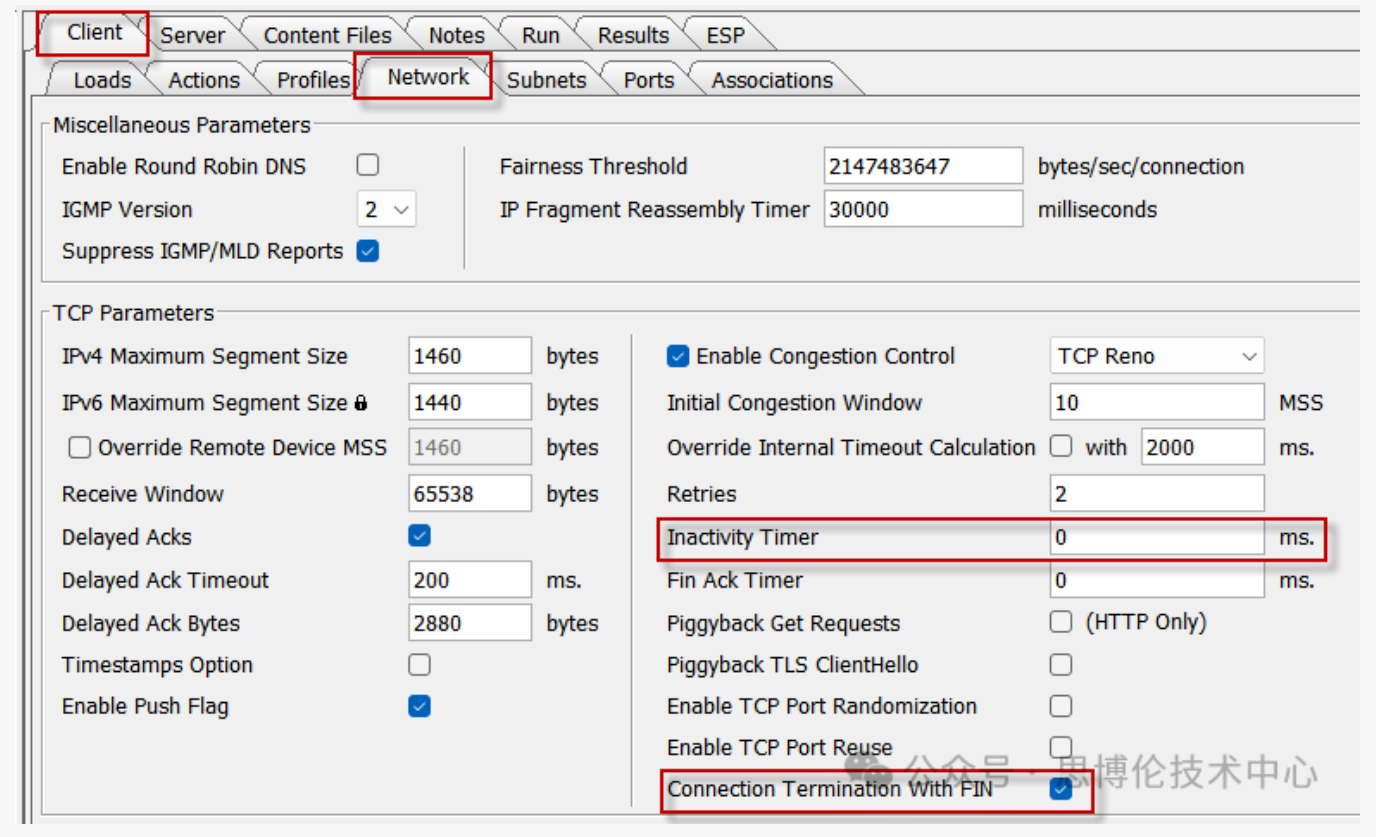

Step 3 - Client Network的配置

每個TCP在建立之后會進行HTTP的傳輸,隨后會等待200秒時間,因此一定要記得關閉"Inactivity Timer"功能。

按照要求所有TCP需要以Fin方法關閉,因此要使能“Connection Termination With FIN”選項。

圖片

圖-3 Client Network配置

Step 4 - Server Profile / Transcations的配置

首先,在Server Transcations中添加一個長度為1K Bytes的響應文件,同時命名為1K.

圖片

-4-1 Server Transcation配置


然后,在Server Profiles中創建名為Server_HTTP的Profile,選中剛才創建的響應文件作為模擬服務器的回復。

圖片

圖-4-2 Server Profiles配置

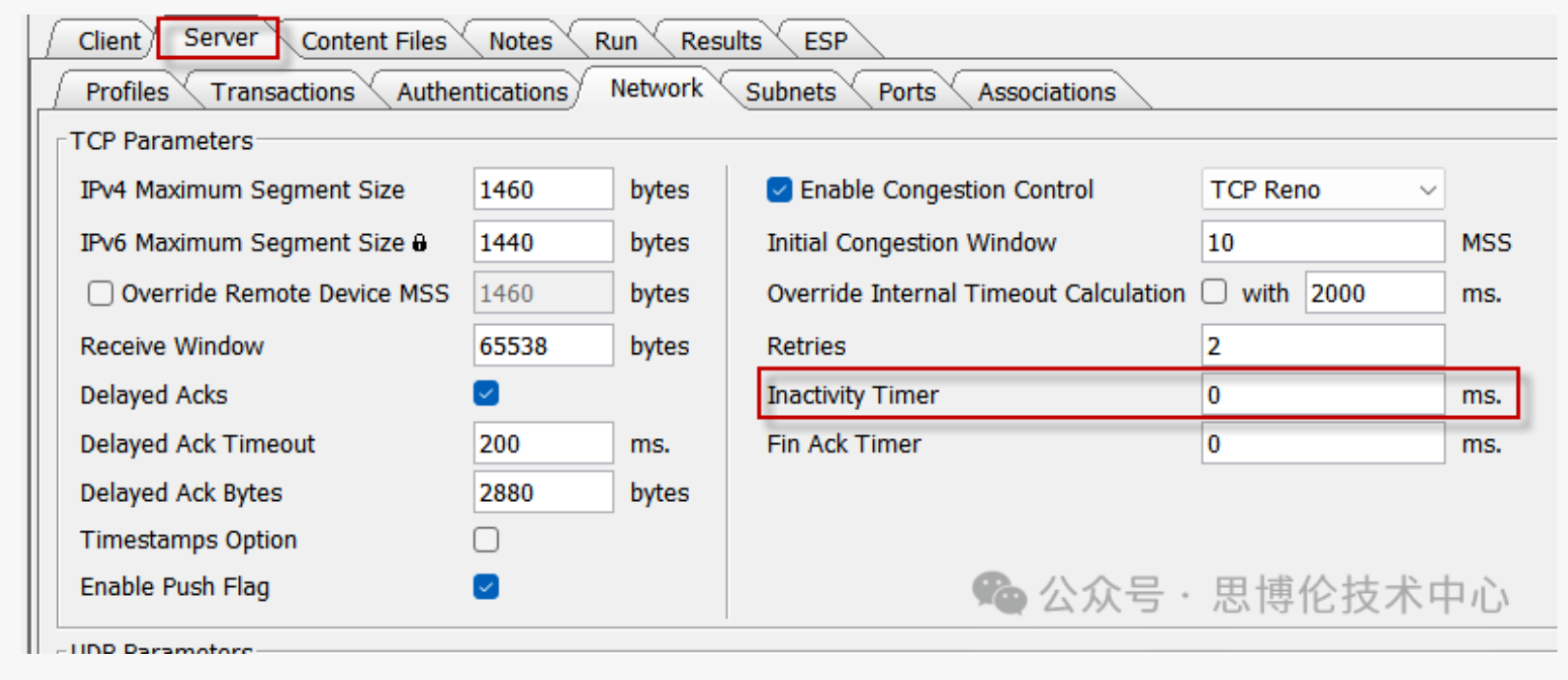

Step 5 - Server Network的配置
如果Step 3中所述,每個TCP在建立和完成HTTP傳輸后,都會等待200秒時間,因此一定要記得關閉"Inactivity Timer"功能。
圖片
圖-5 Server Network配置

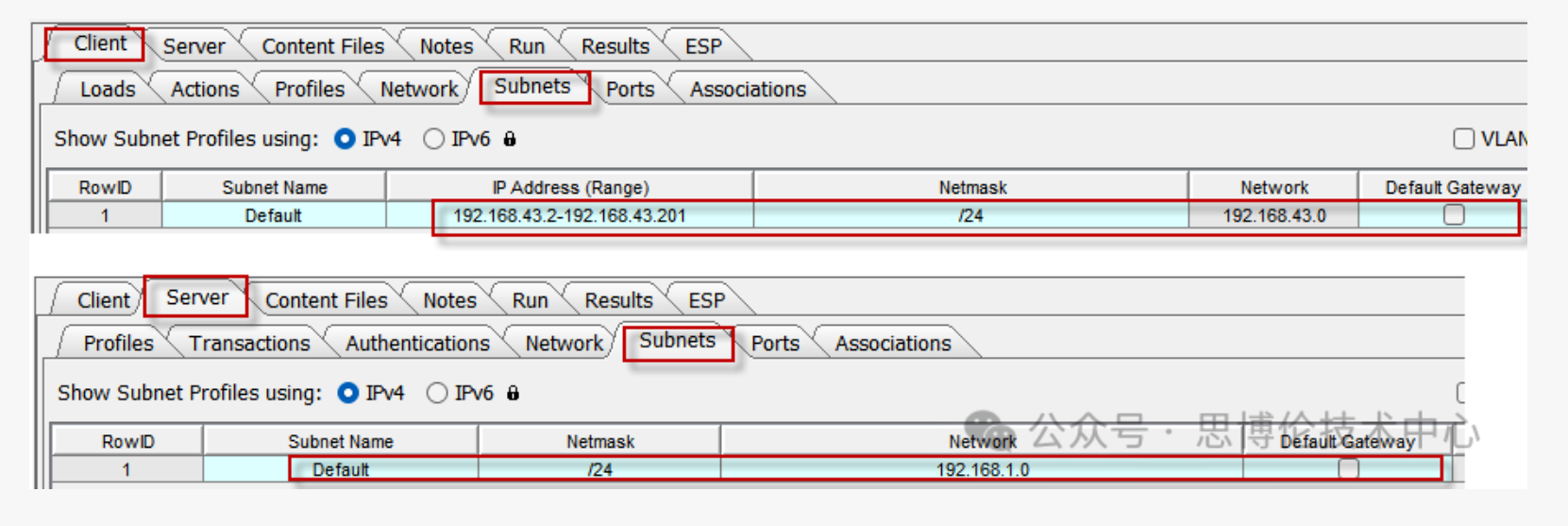

Step 6 - Client / Server Subnets的配置
按照測試方法,配置Client / Server端的IPv4地址
圖片

圖-6 Client / Server Subnets配置

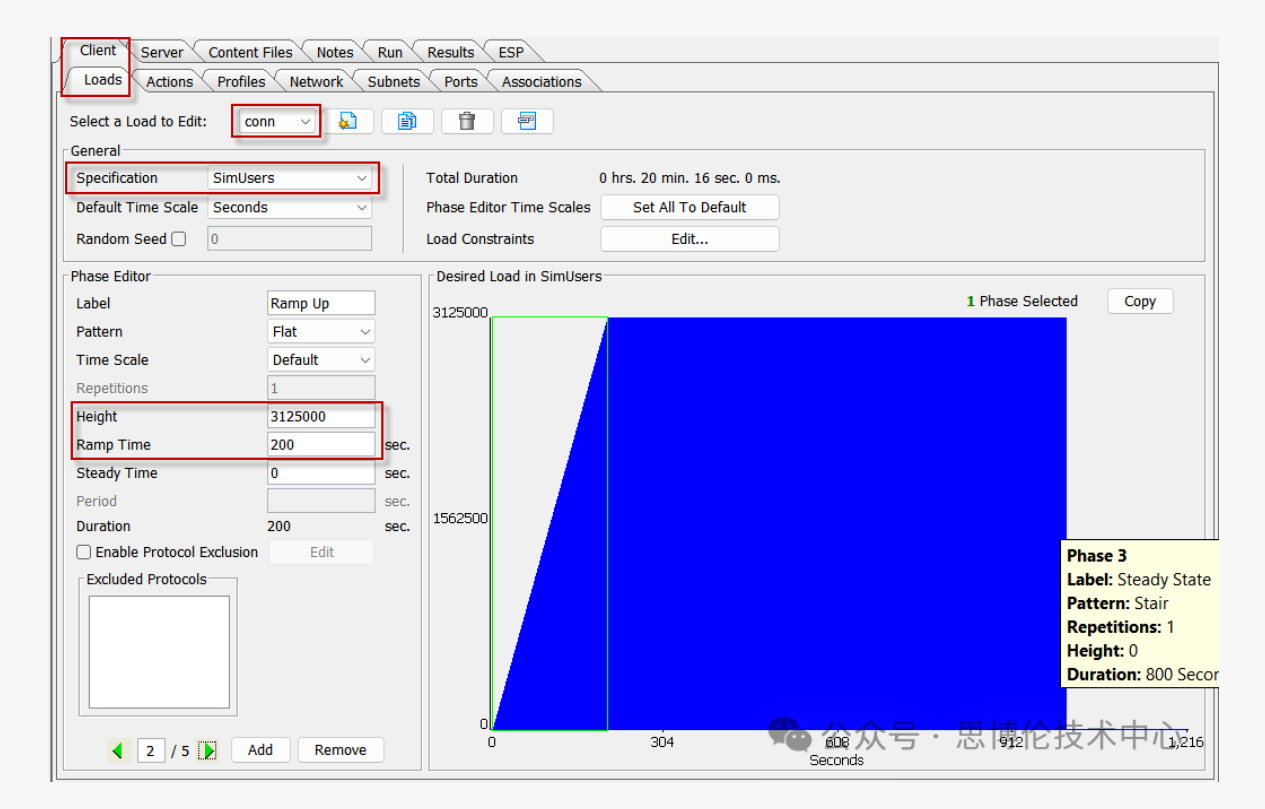

Step 7 - Load的配置
本文中我們采用Simusers的load模型,意思是同時有多少用戶在線。因為我們計劃測試壓力達到5000萬個并發TCP連接,而在Action中每個用戶會產生16個并發TCP連接,因此5000萬/16=3125000個并發用戶。因此我們創建名為conn的Load, 并設計4個階段:
  • Phase 1, Delay階段,沒有任何壓力,留出端口協商時間
  • Phase 2, Ramp Up階段,壓力在200秒內從0爬升到3125000
  • Phase 3, Steady State階段,壓力維持800秒
  • Phase 4, Ramp Down階段,不設置壓力,留出210秒的時間等待壓力釋放,所有TCP以FIN方式關閉
圖片
圖-7 Load配置

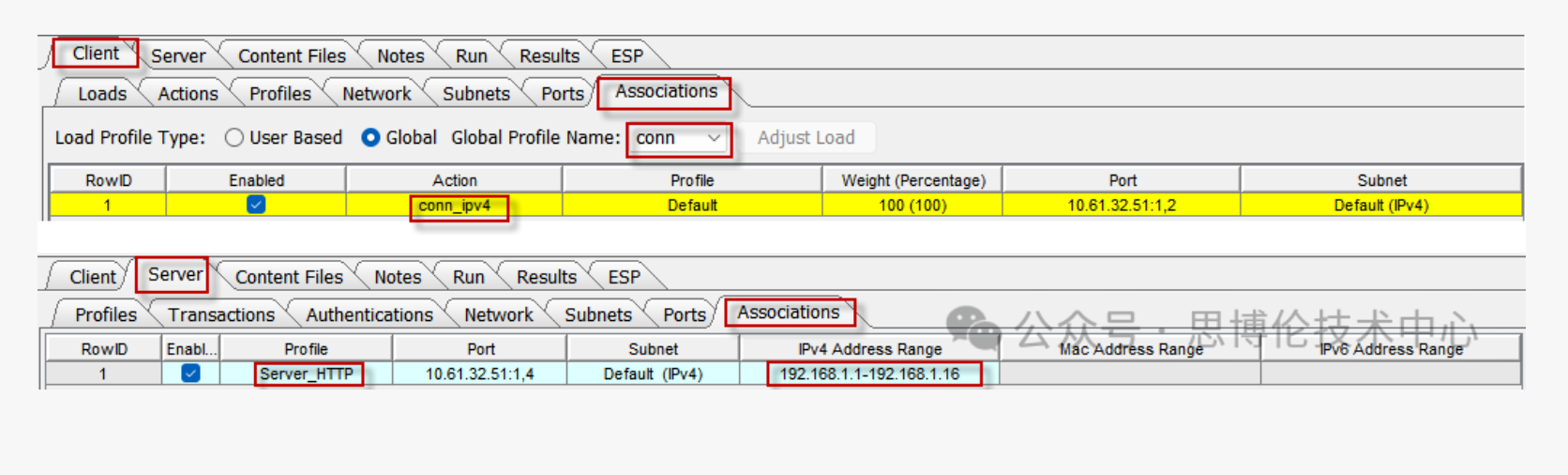

Step 8 - Client/ Server Assoications的配置

在Client / Server的Assocaitions頁面下關聯之前所建立的配置,請一定檢查關聯的名字是否是之前添加編輯的。
圖片

圖-8 Client / Server Assocaition配置



05

查看結果

圖片


運行測試后,我們可以從3個地方查看結果。

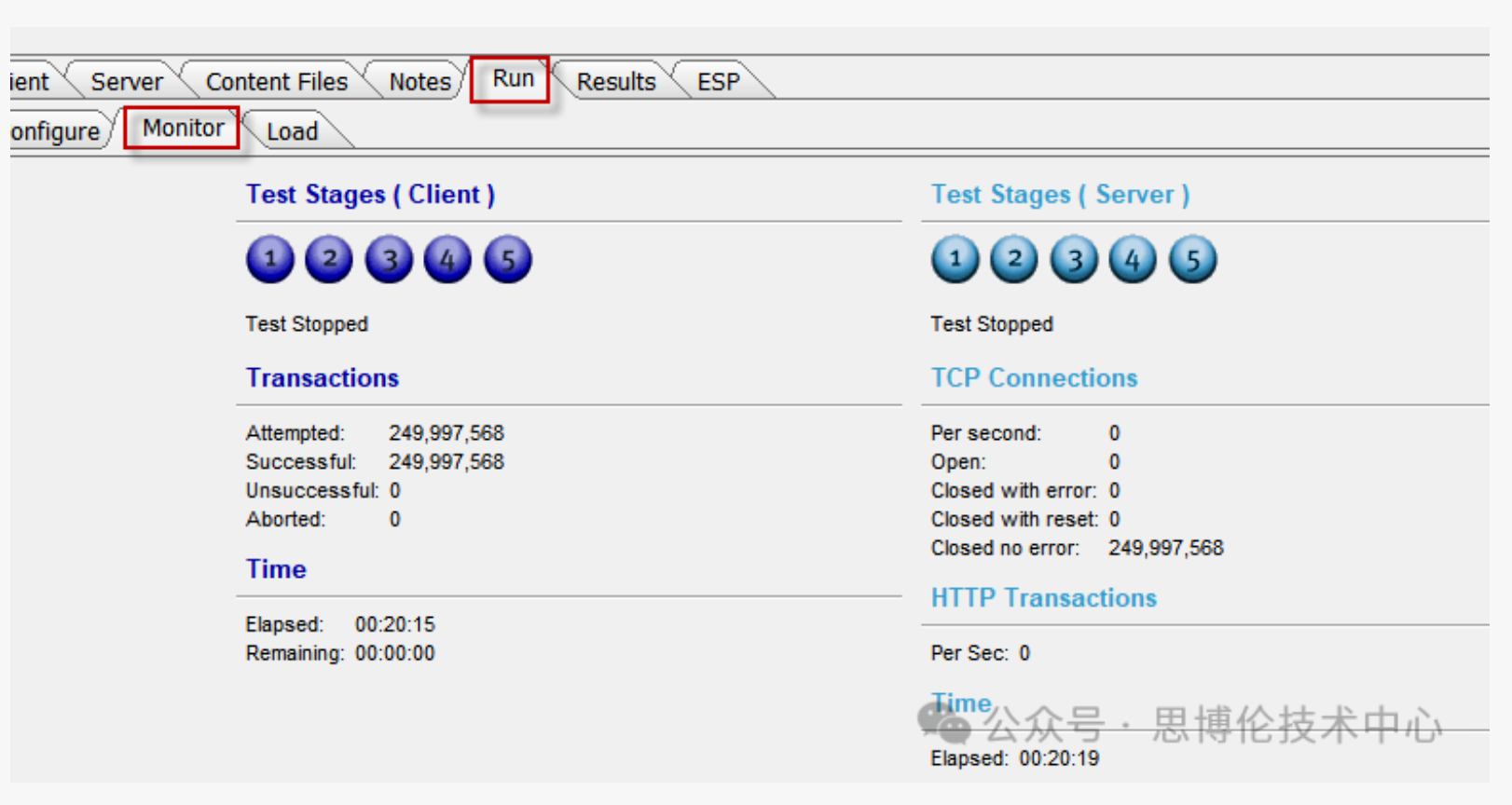

測試總覽
左側是Client端的數據統計,包括嘗試的HTTP請求和成功的HTTP請求;
右側是Server端的數據統計,主要是體現TCP連接統計。Closed no error即代表以FIN關閉的數量統計。
圖片
圖-9 測試結果總覽

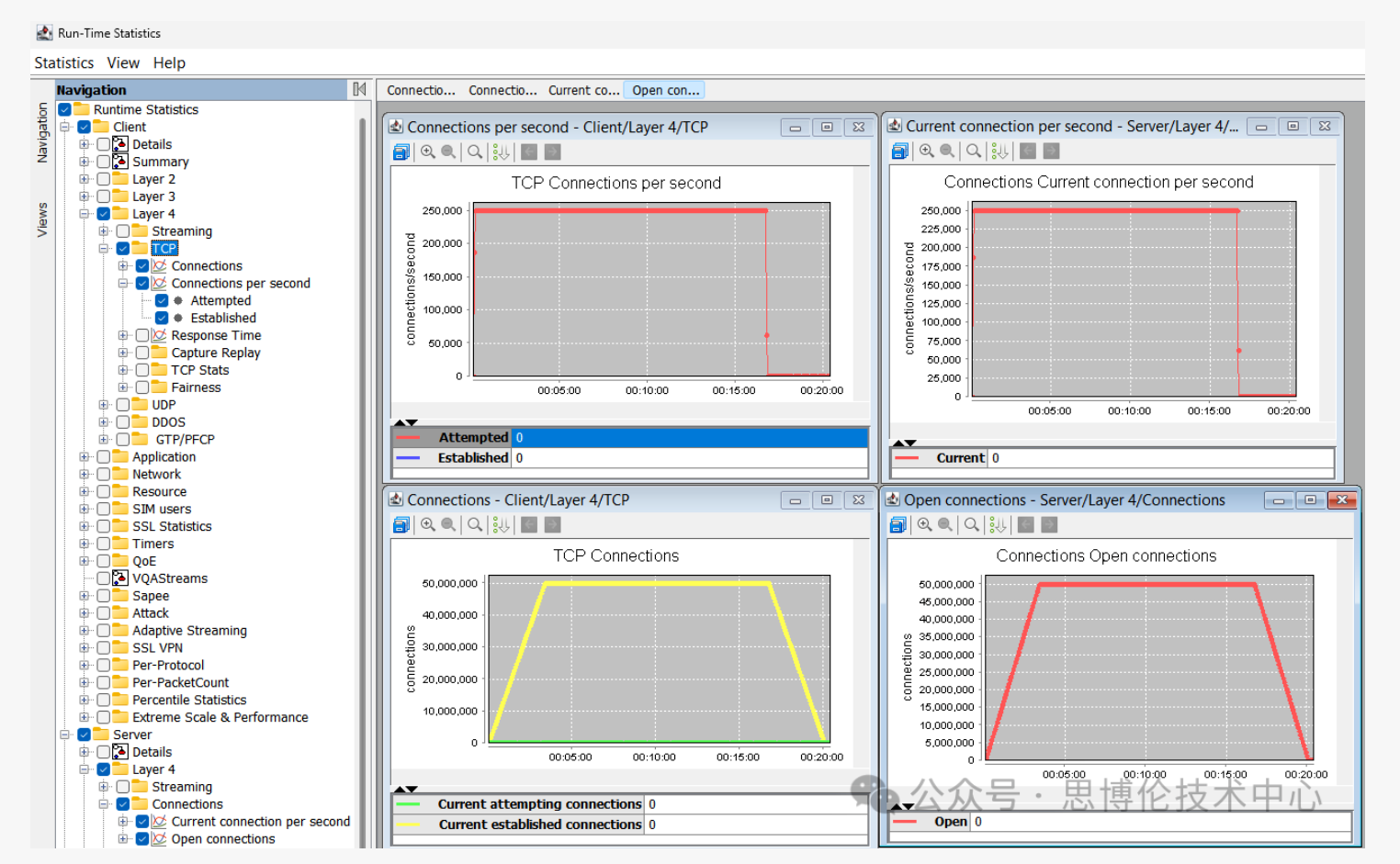

運行中的實時結果查看

我們從Run->Monitor進入Run-Time Statistics頁面,可以選擇查看當前測試重要的數據。
圖片
圖-10 Run-Time State

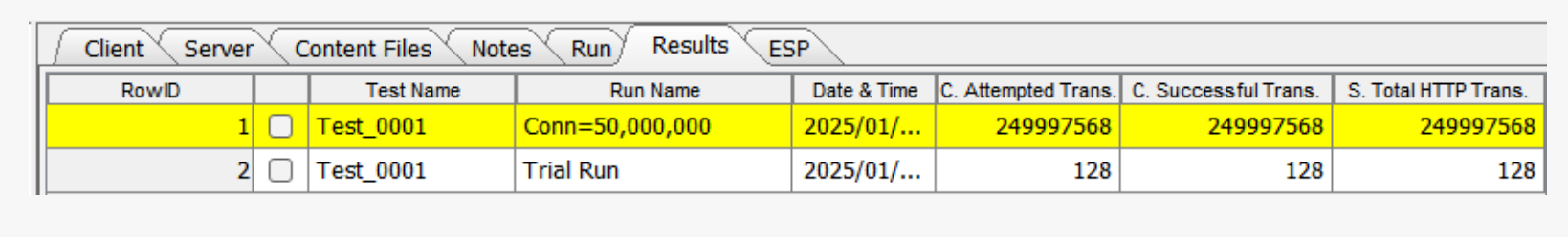

完整的測試結果

在Result下,可以看到每次運行的結果。
圖片

圖-11 結果列表

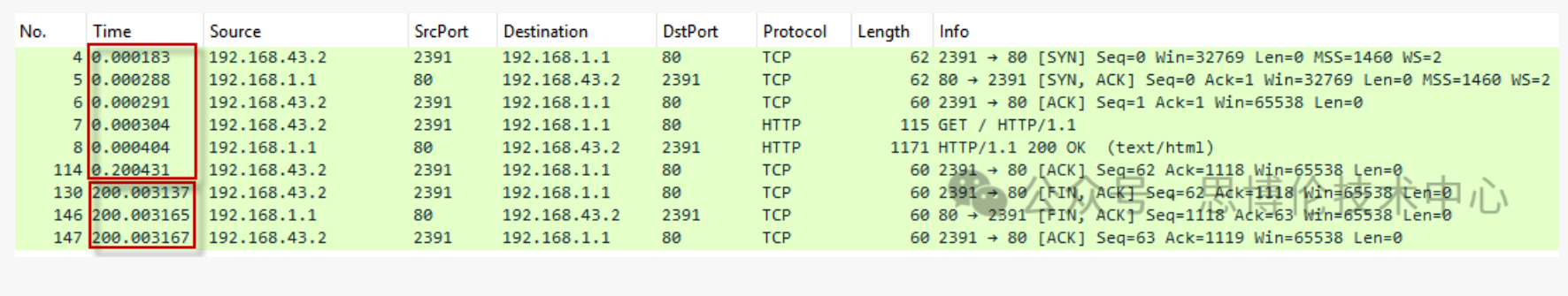

從Trial Run中,查看抓包內容以確定測試的行為是否符合預期。

圖片

圖-12 Trial Run

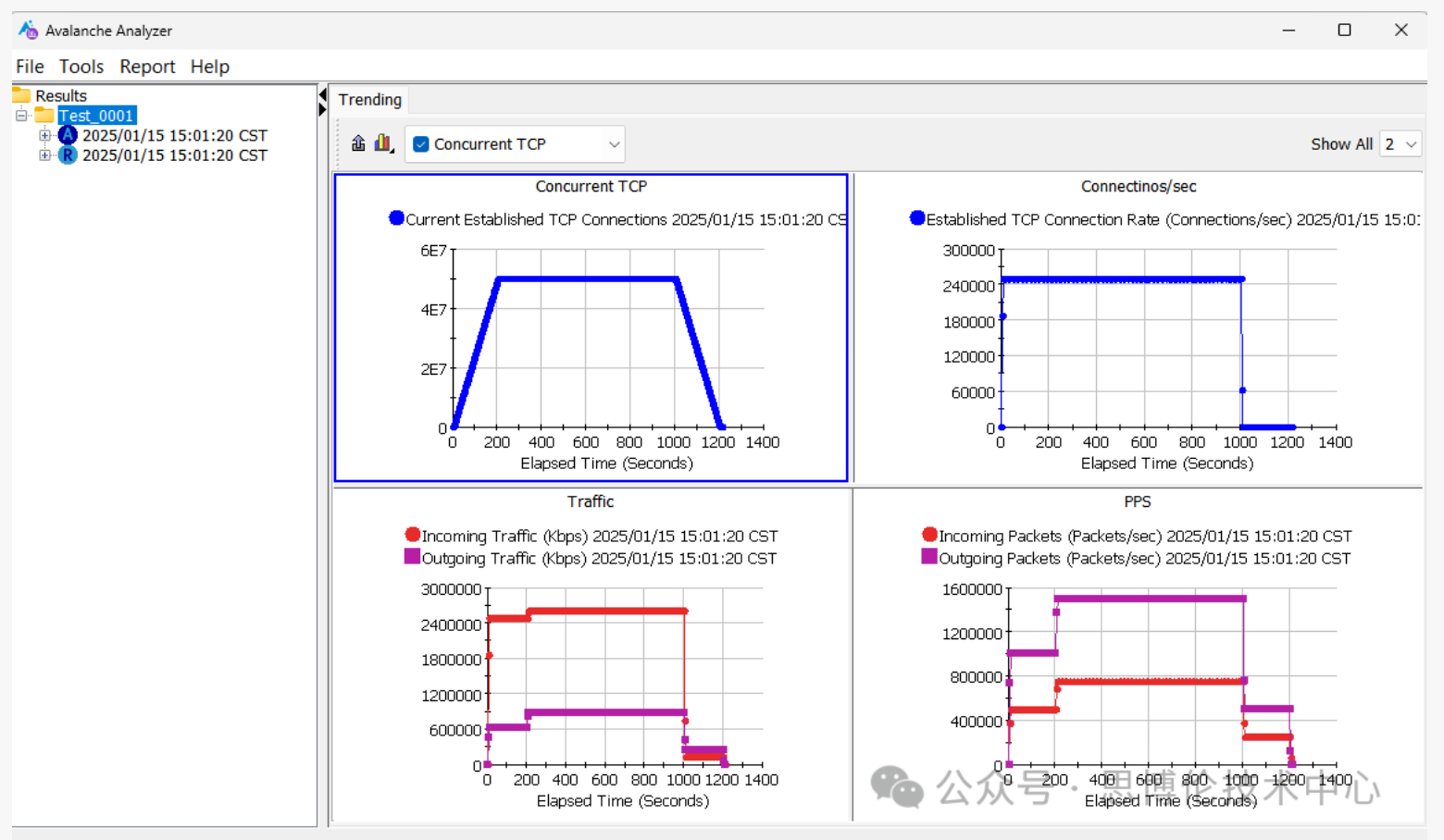

從Client / Server的Summary / Real-time結果中可以看到更多更詳盡的測試結果。
圖片

圖-13 Real-Time Result


本文為大家介紹了如何使用Avalanche進行RFC 9411 TCP并發測試的一些詳細配置步驟,后續我們將繼續介紹RFC9411其它性能測試的。歡迎大家持續關注,給我們留言。
