Spirent GSS7000 PosApp使用指南--如何設置GPS同步衛星

發表日期:2023/04/07 瀏覽次數:

PosApp具有強大的GNSS場景仿真功能,我們經常收到客戶關于如何設置GPS同步衛星的需求,因此本期就來介紹下具體的操作。

本文主要針對SimGen和SimReplayplus用戶。



背景知識


地球同步衛星(GEO,Geostationary Satellite)是指在地球同步軌道上自西向東運行的人造衛星。它的軌道周期與地球的自轉周期相同,為1個恒星日,即23小時56分4秒,這也是為什么從垂直于地面的角度看,這種衛星(在一天中的任意時刻)總是在天空中同一片區域出現的原因。

地球同步衛星常用于通訊、導航、氣象、廣播電視、導彈預警、數據中繼等方面,以實現對同一地區的連續工作。

圖片


Part.1

SimGen設置


以將GPS 1號衛星(svid=1)設置為同步衛星為例。

1. 打開場景文件

在左上角菜單欄點擊File,在下拉菜單中點Open,選擇要編輯的場景文件。

2. 打開GPS信號源文件

在左邊場景樹內找到GPS Constellation下的GPS Signal Source File文件并打開。

3. 設置1號衛星為同步衛星

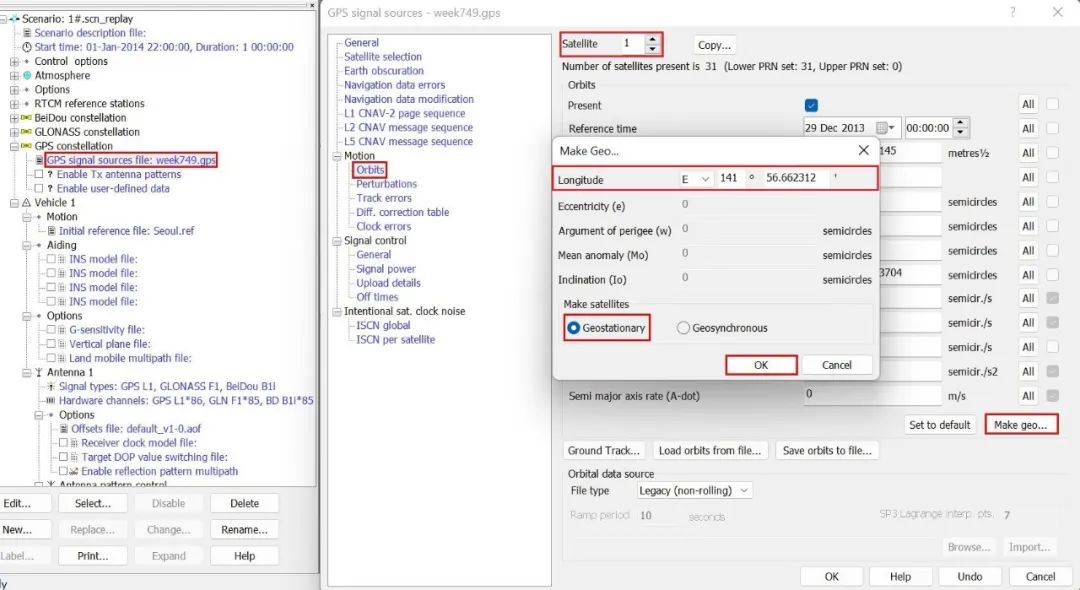

點擊Motion下的Orbits,選擇Satellite1即1號衛星,在彈出的窗口中找到最后側Make geo…,選擇GeoStationary,同時盡量將Longitude設置在載具位置附近,然后點OK進行確認。


4. 設置鐘差為0

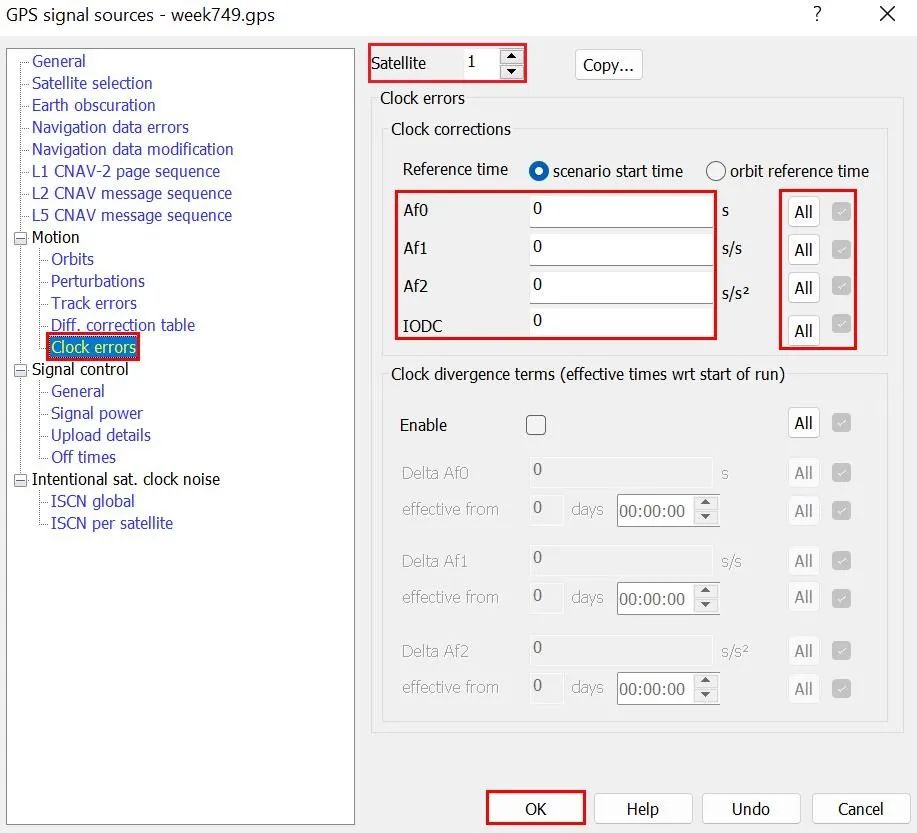

接著點擊Motion下的Clock Errors,選擇Satellite1即1號衛星,將Af0、Af1、Af2和IODC都設為0,并依點擊后面的All,然后點OK確定。

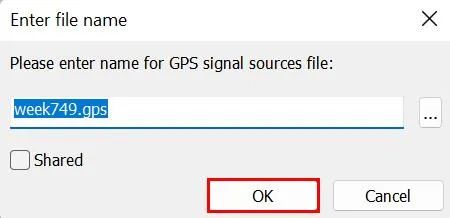

這時會彈出窗口要求輸入文件名稱,不作修改,保持和之前一致即可,點OK。


5. 關閉對流層延遲和電離層延遲設置

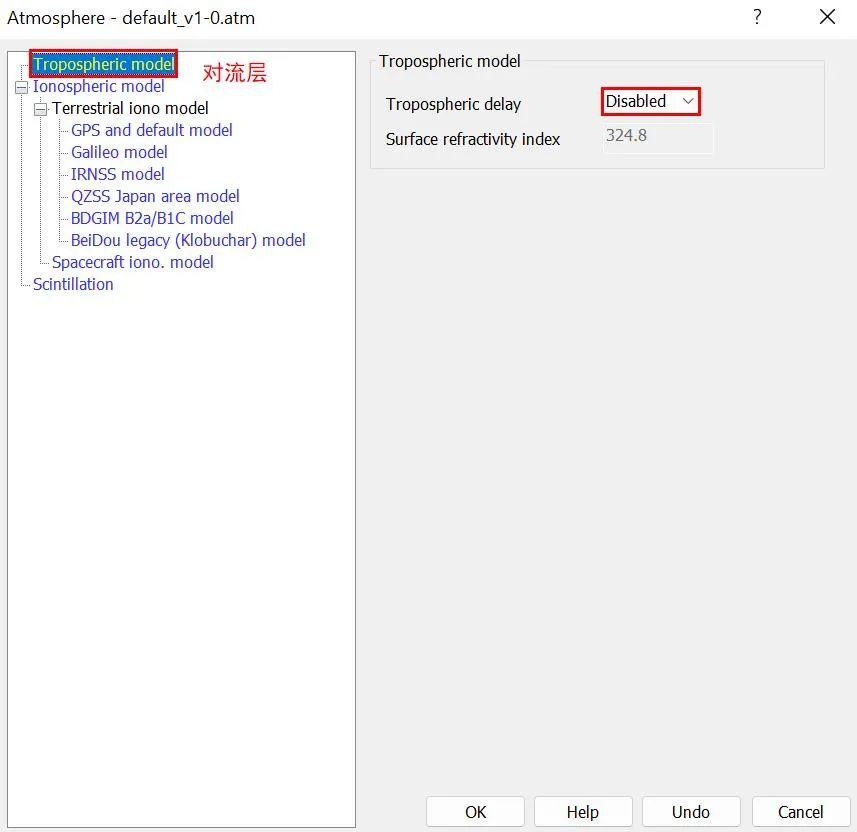

回到左邊的狀態樹,在Atmosphere下找到Atmosphere File文件并打開,找到對流層模式Tropospheric Model,將對流層延遲Tropospheric Delay設置為Disabled。

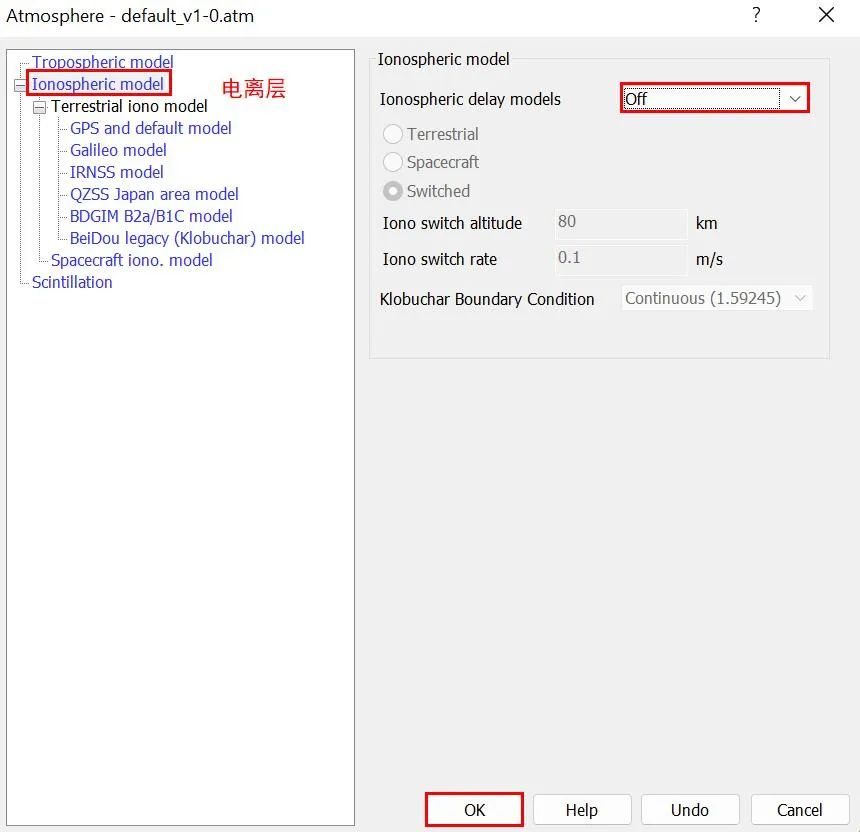

再點擊電離層模式Ionospheric Model,將電離層延遲Ionospheric Delay Models設為OFF,點OK確定。

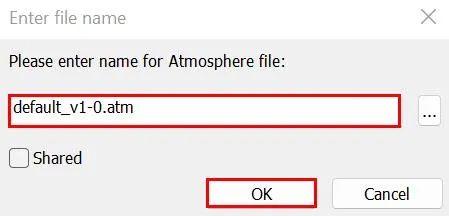

這時會彈出窗口要求輸入文件名稱,選擇默認名稱即可,點OK。


6. 運行場景

至此設置完成,可以點狀態欄的綠色小箭頭Run了。

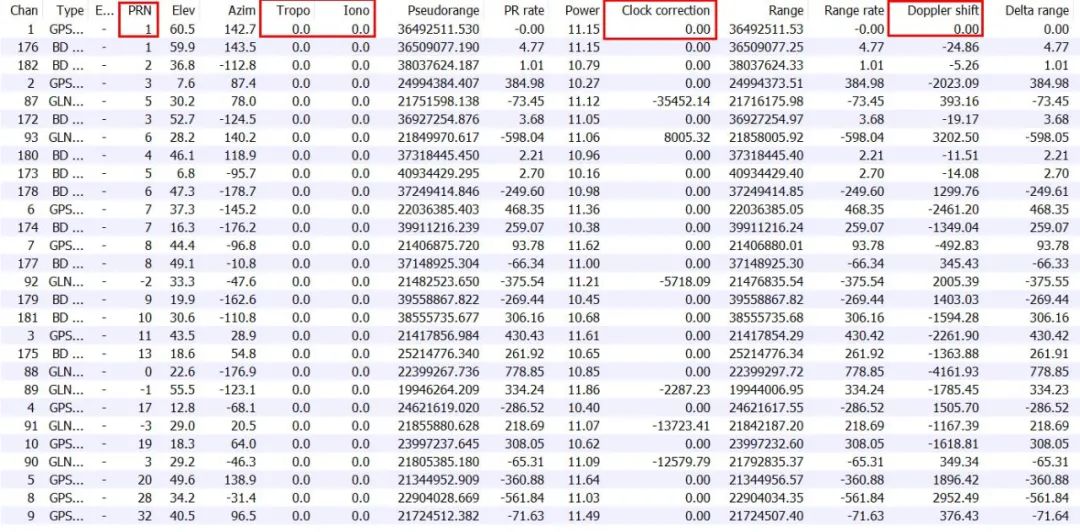

這時可以在Received Signals窗口看到GPS 1號衛星的對流層延遲、電離層延遲、鐘差、多普勒頻移等參數都變成0了。




Part.2

SimReplayPlus設置


SimReplayPlus除第4步鐘差Clock Errors的設置不支持外,其余項均可進行設置,步驟與SimGen一致。



Part.3

SimTest設置


作為一款最基礎版軟件,SimTest用戶不支持以上設置。
