自帶的高級有源探頭接口給予示波器捕獲各種類型信號的最大的靈活性。并且可以通過示波器自帶的強大的數學函數和參數測量能力，順序模式分段內存，以及 LabNotebook歸檔工具進行波形的調試、分析和報告生成等操作。

使用順序模式進行高級波形捕獲

  順序模式可以將存儲深度進 行分段存儲，最高可分1,000 段，可以一次性捕獲間隔時間較長的快沿脈沖和異常事件，最大限度減少觸發間隔的死區時間。順序模式提供了每段捕獲到的波形的時間戳，并且將兩次觸發之間的死區時間減小到 1us。

高級數學和測量工具

  采用WaveSurfer3000系列的數學函數功能，例如平均模式、增強分辨率模式和FFT，配合示波器完整的自動化測量參數選項，理解波形的深刻含義和細節分析。不僅僅簡單“測量”波形，借助統計分析、小直方圖，可以展現波形參數隨時間變化的動態效果。

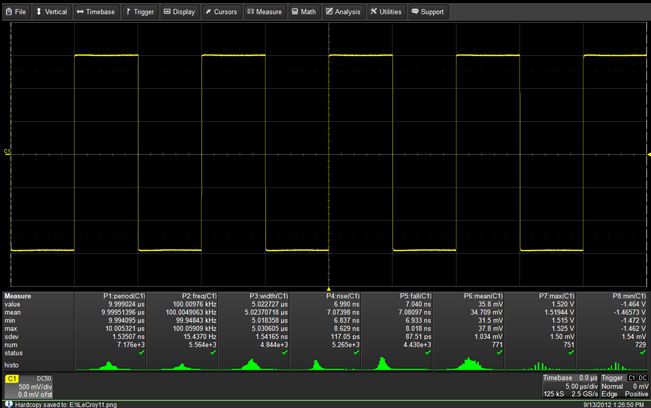

高級參數測量工具

  包含24 種自動化測量參數，用于分析模擬和數字波形的方方面面。參數統計和直方圖提供了參數測量的獨特視角，比傳統的數字測量更進一步，可以展現波形參數隨時間變化的動態效果。

LabNotebook歸檔和報告生成工具

  WaveSurfer3000標配提供報表生成工具用于保存和歸檔您的工作。借助LabNotebook 您可以保存顯示的波形，參數設置和屏幕截圖，所有內容統一保存，最大限度減少歸檔的工作量。保存的報告之后還可以離線在WaveStudioPC軟件上進行重新的測量和分析。

WaveStudio離線分析工具包

  WaveStudio是離線分析采集波形的快速簡便方式，是一款力科提供給用戶的免費軟件。離線分析工具包括快速分析的x 和y軸游標，和21種內置的自動化測量參數提供更多的精確和精密測量結果。WaveStudio可以通過USB或LAN等接口與示波器遠程通訊，傳輸波形數據。在示波器上保存的LabNotebook檔案可以通過WaveStudio與工作組成員共享以協同工作。
