思博倫Vertex信道仿真器是業界 可擴展性最佳的信道仿真器平 臺 ，用于精確地模擬復雜的信 號衰落對無線傳輸的影響。 從簡單的SISO測試到復雜、 高密度要求的MIMO OTA和 Massive MIMO波束賦形、載波 聚合測試，Vertex靈活可變的信 道密度可滿足各類測試應用， Vertex平臺集模塊化，可擴展和 易用性等創新技術于一體，成為 一個強大的測試測量解決方案， 滿足無線市場不斷發展的測試需求。

Vertex信道衰落模擬器平臺使用業界尖端技術，模擬和復現復雜無線信道的空間條件和噪 聲，使客戶能夠在實驗室中模擬真實世界的射頻環境，在開發周期中盡早定位性能問題。 作為思博倫信道衰落模擬器產品線的最新產品，Vertex信道衰落模擬器不僅繼承了業界公認的領先技術積淀，還創新地采用了全模塊化的射頻前端和信號處理單元結構，實現了前 所未見的可擴展性和靈活性，全面滿足從SISO，2x2 MIMO的低信道密度測試需求，到 MIMO beamforming，MIMO OTA，載波聚合，Massive MIMO和AAS等高信道密度測試需求。

Vertex信道衰落模擬器繼續使用業界公認的用戶友好的圖形控制界面，易于設置和操作， 使測試工作簡潔，準確，無誤。

應用場景

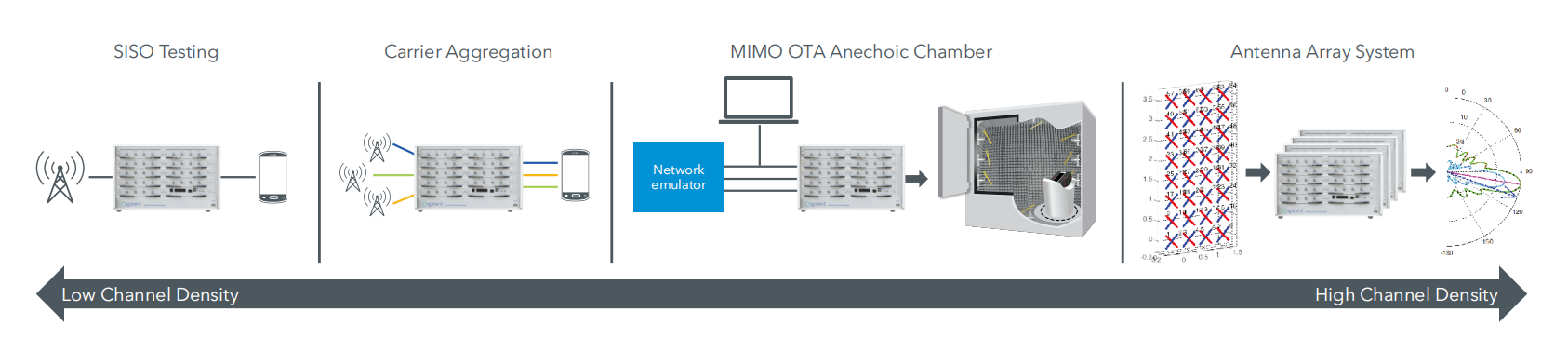

 ●基本SISO或2x2 MIMO測試
 ●高信道密度需求
   – MIMO beamforming
   – MIMO OTA – Carrier Aggregation載波 聚合測試
   – Massive MIMO – Antenna Array Systems
 ● 一致性測試
 ● 虛擬路測(Virtual Drive Test)
 ● 無線Mesh網絡測試


特性與優點
● 可擴展性
Vertex信道衰落模擬器可靈活地擴展來適用各類應用，在一臺高度6U的機箱內，硬件部分最低可支持2個雙向的RF通道，用于基礎 RF測試；最高則可支持32個單向射頻通道，滿足高信道密度測試需求如MIMO OTA等。

● 模塊化結構
獨立的RF模塊被優化為兩類模塊：單向和雙向模塊，適用于 不同的應用和頻段需求。這種模塊化結構使Vertex信道衰落模 擬器可以靈活地用最少的硬件來支持不同的測試需求。RF與 DSP模塊可在現場更換，大大提高了升級和維護的效率。

● 小空間，高密度
Vertex信道衰落模擬系統在一個6U高度的機框內最高可支持 36個RF端口和256個數字通路，為高信道密度測試應用提供 最高效地硬件使用率。

● 多種信道建模
Vertex信道衰落模擬器內置豐富的標準信道模型庫，并允許用 戶方便地創建，編輯和保存自定義信道模型。支持經典信道模 型建模和幾何信道模型建模，獨立信道建模（ICM）特性可支 持用戶在單臺儀表內創建最高16個節點的Mesh網絡測試。

● RPI遠程控制接口
支持TCP/IP接口的遠程編程控制，RPI命令庫支持對思博倫 VR5 HD信道模擬器的向后全兼容。

● 易用性
圖形化用戶界面使復雜的參數設定變得簡單易用，使用拓撲連 接庫，從前復雜的連接設置變為清晰的方式呈現在用戶眼前。 在調試過程中，重要參數可以實時顯示在界面上，如RF端口 的實時功率信息等。

關鍵測試應用
● MIMO OTA
MIMO OTA測試需要高信道密度來對應測量天線探頭的數 量。Vertex信道模擬器支持微波暗室（AC）和混響室（RC）兩 種測試方案，并可在最短時間內針對暗室形態切換工作狀態。 對于微波暗室，Vertex信道衰落模擬器單臺儀表可支持16個雙 極化探頭（共32個RF探頭）和MIMO OTA載波聚合測試。對于 混響室測試，單機最大可支持4載波聚合測試。

● 虛擬路測
Vertex信道模擬器可在實驗室內精確再現真實網絡 環境，最大可支持16個SISO小區或8個2x2 MIMO小 區。結合思博倫Live2Lab? VDT-CT虛擬路測轉換工 具軟件，費力的現場路測變為簡單可重復的實驗室回 放。Live2Lab VDT-CT軟件支持多種路測log文件格式 （QXDM，JDSU，Accuver，Transcom和Anite nemo等） 轉換為模擬路測文件。通過動態監測每個端口的功率電平， 可以方便地調試功率電平問題。


● AAS，Massive MIMO和MIMO Beamforming

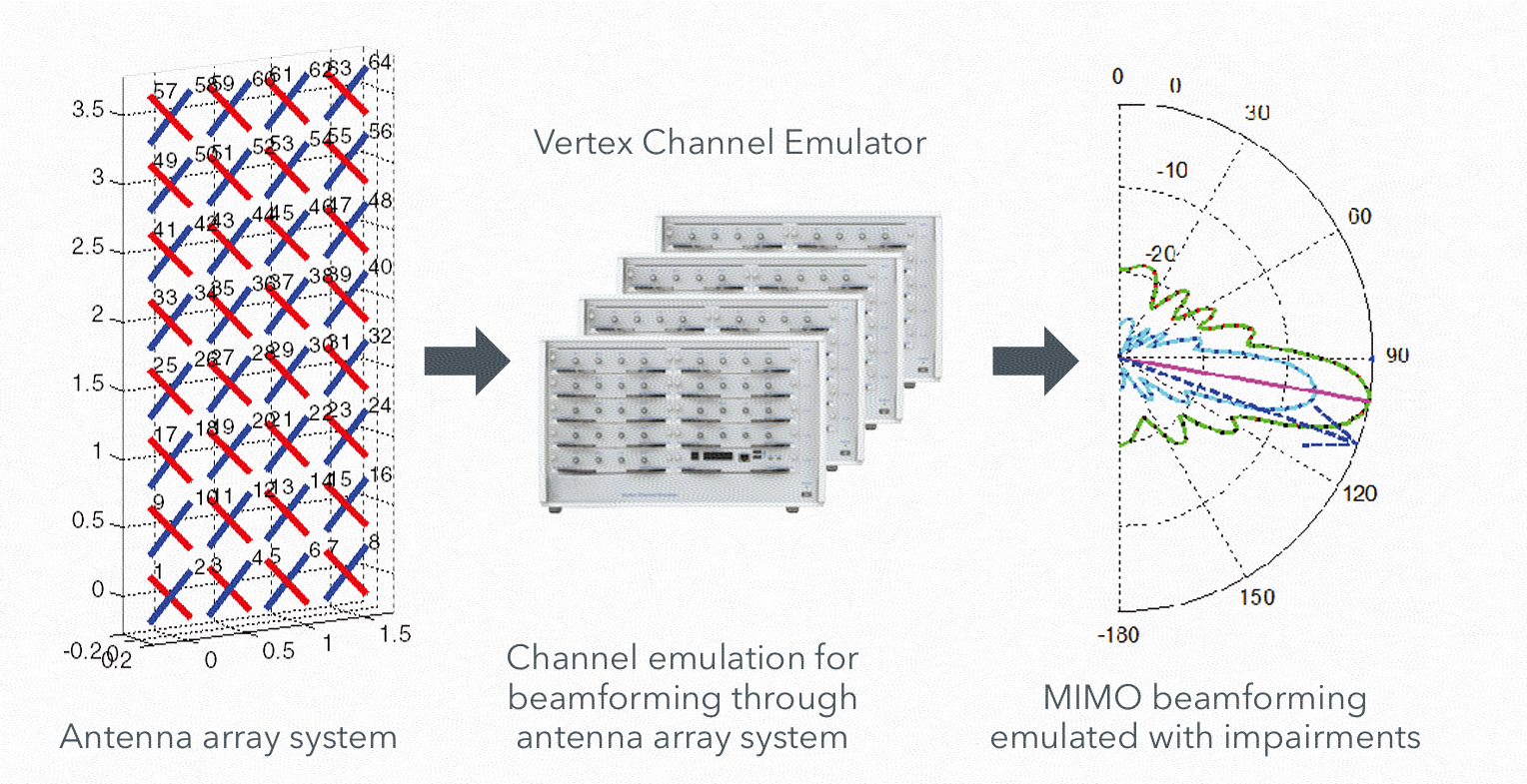

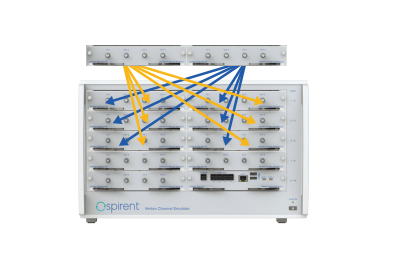

多臺Vertex信道模擬器可級聯支持64個獨立的RF通道，支持實 時Massive MIMO信道模擬和3D信道模擬.


● Mesh網絡測試

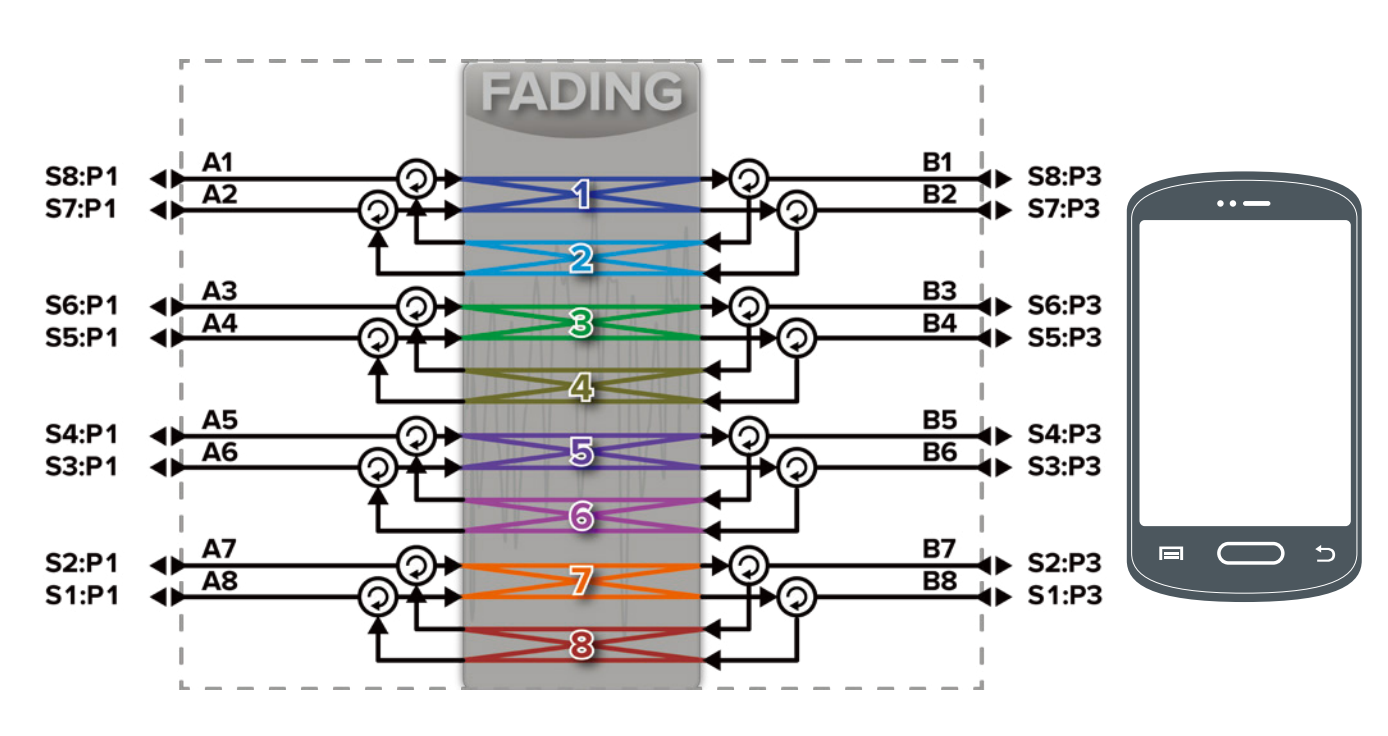

Mesh網絡要求每個獨立的節點都可以與其它節點進行通 信。從信道仿真的角度來看，每個無線鏈路需要同時模擬 不同的衰落特性，給每個RF天線端口帶來大量信號處理壓 力。Vertex信道衰落模擬器單機可支持16x16的獨立信道模 型，支持16個節點的Mesh網絡仿真。



● 載波聚合
Vertex信道衰落模擬器單機可支持4組2x2雙向MIMO，每個無 線鏈路可獨立建模，仿真同eNB或不同eNB的多載波。同樣的 設置也可用于模擬Handover或CoMP測試。


圖形化用戶界面

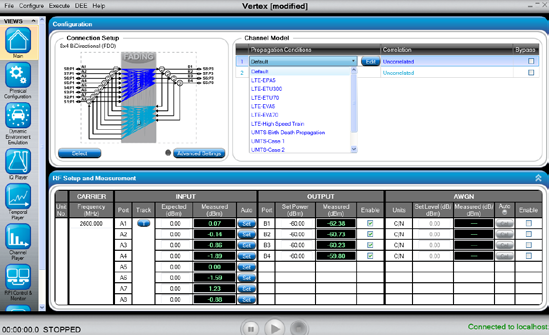

對于熟知思博倫VR5-HD信道仿真器的用戶來說，Vertex信道模擬器非常簡單易用，因為二 者的操作界面是基于同一圖形化界面開發。即使對于初次使用的用戶而言，Vertex信道仿真 器操作界面也易于上手，所有的信息都明晰的顯示在界面上。用戶可以使用Vertex信道仿真 器背板上的顯示器端口連接顯示器使用，也可以通過控制電腦遠程連接。拓撲連接和模型參 數設置完后即可開始仿真，所有參數都可以實時修改并實時生效。用戶也可以直接運行保存 好的模板文件，只需下拉菜單和點擊鼠標即可完成。

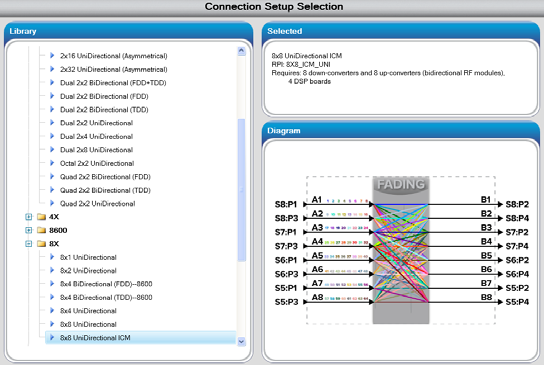

對于復雜的高密度信道連接，圖形化用戶界面提供簡單易懂的配置方式。例如，對8×8  MIMO，或64個射頻連接的拓撲， 在拓撲結構列表里面可以非常容易的找到和選擇。

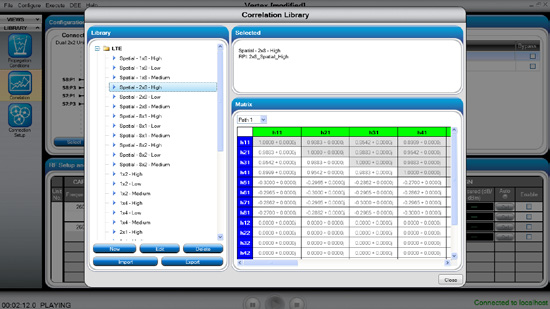

在Vertex信道模擬器上配置MIMO相關矩陣也非常簡單方便，例如一個2x8的相關性矩陣， 可以直接在表格中選擇或編輯，不需要花費大量時間創建腳本來進行配置。


Vertex信道仿真器可顯示實時信息，如輸入輸出端口功率測量值，C/N載噪比測量值等，信 道功率和fading信息也可以實時顯示，方便用戶調試工作。

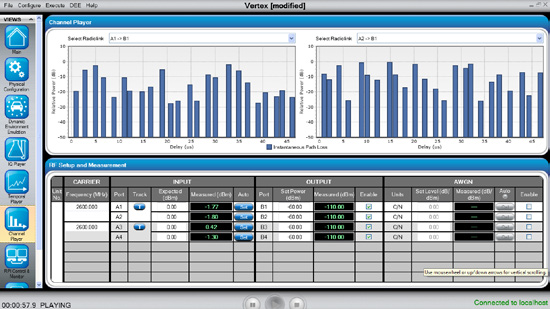

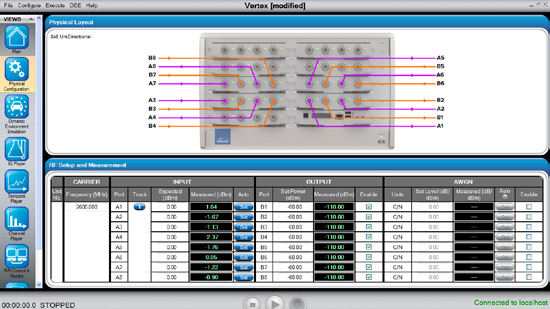

Vertex圖形化用戶界面內置的電纜連接圖顯示了需要進行的實際電纜連接。 此功能可以輕松 連接復雜的連接設置并最大限度地減少布線錯誤。此外，內置的時間播放器功能有助于實時 跟蹤每個端口的功率電平，對于基于服務小區之間的功率電平的切換場景非常有幫助。
