關鍵特性

·         12-bit ADC垂直分辨率, 增強分辨率模式下達到15-bit

·         200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬分布

·         長存儲 – 高達 12.5 Mpts/通道 (疊加模式下達到25 Mpts)

·         12.1” 觸摸顯示屏

·         WaveScan  高級搜索和查找工具

·         LabNotebook 歸檔和報告生成工具

·         歷史回放模式 – 波形回放和測量

·         專業的頻譜分析軟件

·         專業的電源分析軟件

·         串行數據觸發和解碼選件

·         帶有500MS/s采樣率的16位數字通道

·         混合信號調試功能

·         模擬和數字交叉型觸發

·         數字碼型搜索和查找

·         模擬和數字時序測量

·         活動指示器

HD4096 高分辨率技術

使用HD4096技術的示波器可以精確采集和測量高達1GHz帶寬、高采樣率和比其他的示波器高達16倍的垂直分辨精度。

HD4096 技術的優勢

示波器顯示的波形更加“干凈”和“銳利”；工程師可以看到和測量到更多信號細節；更精確的采集保證了后期信號測量和分析的精確性，讓您得到更接近于真實的測量結果。

混合信號功能

使用集成的16通道混合信號能力調試復雜的嵌入式設計。

快速發現并隔離問題

使用WaveScan快速搜索模擬、數字或并行總線信號的欠幅、毛刺或其他的異常。

歷史波形回放模式

滾動回放原來采集的波形隔離異常信號，以便快速找到異常的根源。

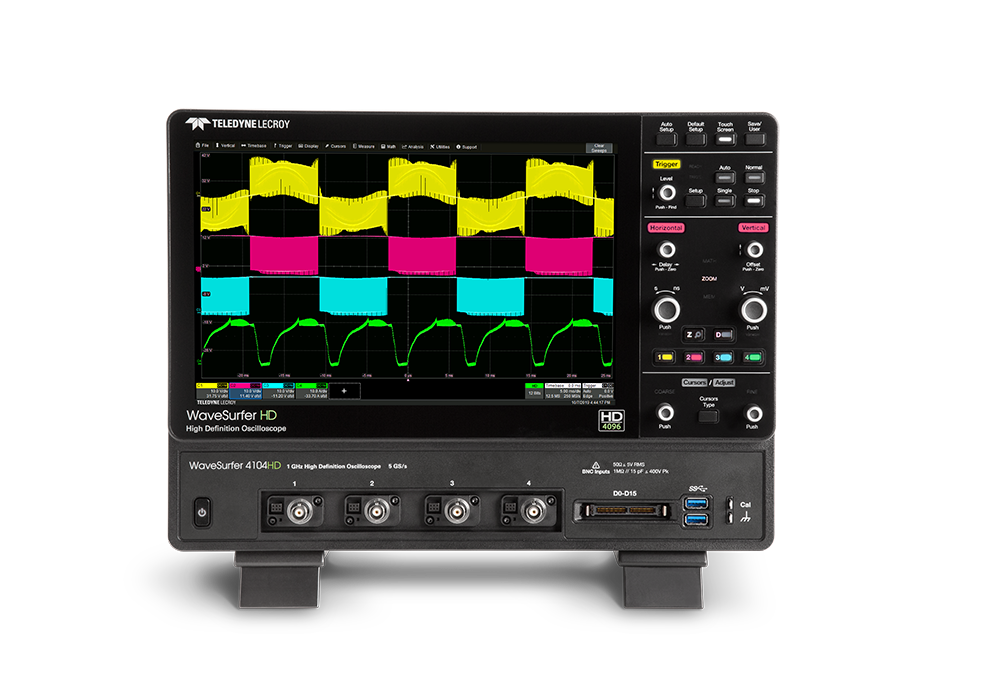

簡單直觀的觸摸屏設計

12.1”超大的觸摸屏設計，不論是通道、時基、觸發還是自動化測試都可以一觸完成。

順序采樣模式

采集很多連續快速脈沖或長時間分離的事件。

串行總線觸發和解碼

在物理波形上顯示協議信息，利用特定消息觸發、提取出數據并且圖像化顯示監控系統性能。

保存，歸檔，生成報告

使用LabNotebook一鍵保存所有測試結果和數據，創建自定義報告。

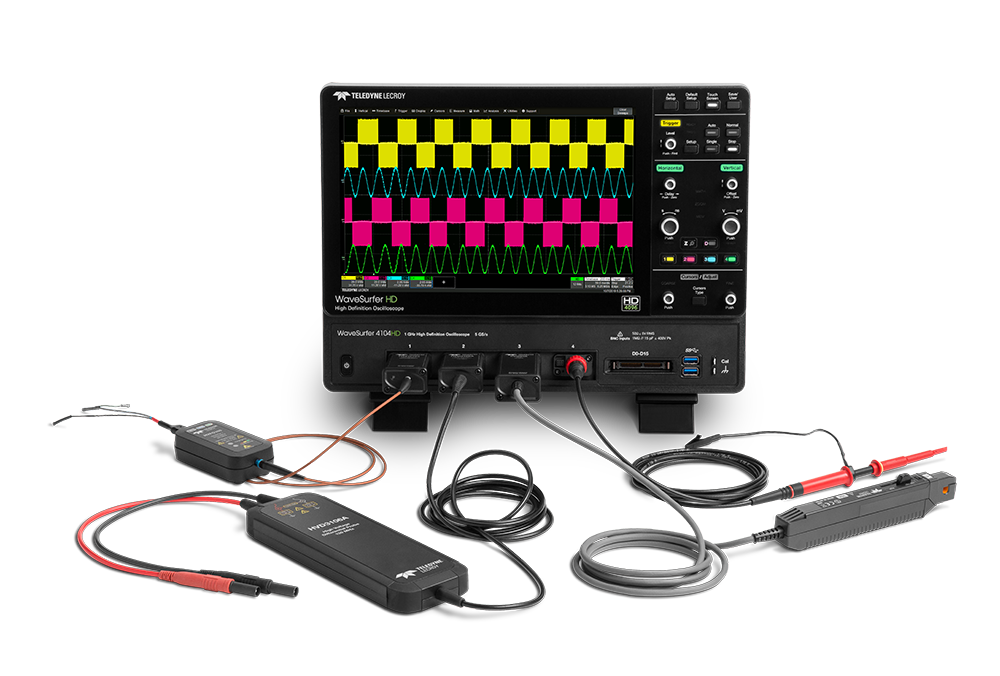

功率分析軟件

快速測試和分析功率轉換器件和電路信號。

頻譜分析儀模式

使用頻譜分析儀模式在頻域查看信號的細節。

高級數學和測量工具

使用帶有數學函數功能及可用的測試參數的WaveSurfer 4000HD可以測量和分析模擬和數字波形。

交叉觸發

所有通道模擬和數字交叉型觸發。

數字時序測量

對數字信號進行時序測量，使用趨勢、統計和直方圖圖表做分析。

并行碼型搜索

使用WaveScan的并行碼型搜索功能找到橫跨多根數字線的數字碼型。

活動指示器

使用方便的活動指示器快速同時查看所有數字線的狀態。
