關鍵特性

·         100 MHz，200 MHz, 350 MHz, 500 MHz, 1 GHz 帶寬分布

·         長存儲– 最高至20 Mpts/Ch

·         10.1” 觸摸顯示屏

·         WaveScan – 高級搜索和查找工具

·         LabNotebook 歸檔工具

·         歷史回放模式 – 波形回放和測量

·         串行數據觸發和解碼

·         帶有 500 MS/s 采樣率的16位數字通道

·         WaveSource 函數信號源

·         混合信號調試功能

·         模擬和數字交叉型觸發

·         數字碼型搜索和查找

·         模擬和數字時序測量

·         活動指示器

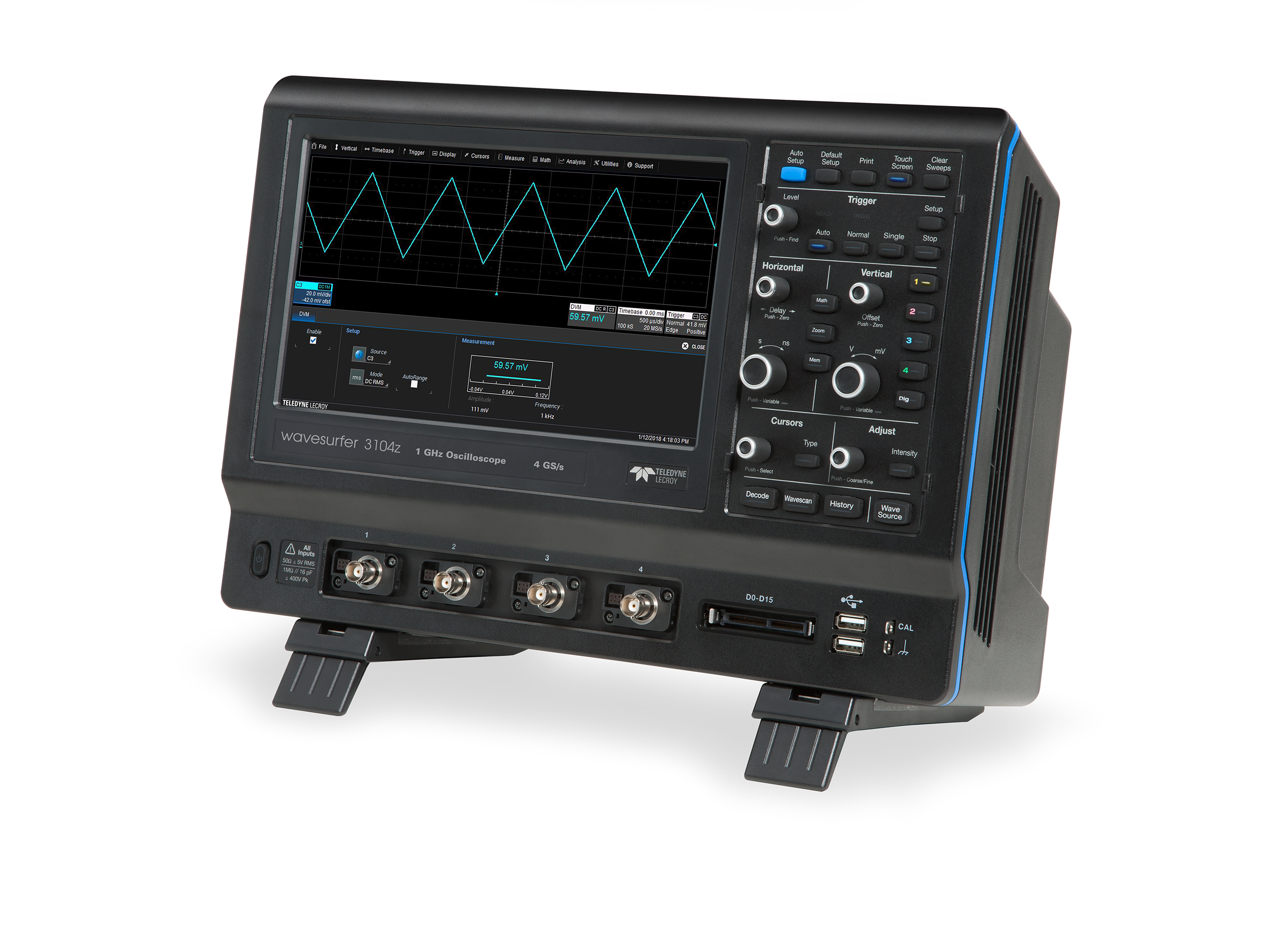

MAUI – 觀察波形的新視角

MAUI 是力科獨創的高級用戶交互界面。MAUI 專為觸摸操作而設計 ；所有示波器的重要操作都可通過觸摸屏實現。MAUI 專為簡單操 作而設計 ；節省時間的快捷方式和創新的對話框設置界面。MAUI專為解決問題而設計；深入的調試和分析工具組幫助工程師快速診斷問題并找到解決方案。

高級異常探測能力

13 萬次每秒的波形快速刷新能力配合歷史回放工具以及WaveScan 波形搜索查找能力，使WaveSurfer3000Z 成為探測波形異常的最有效工具。

捕獲、調試、分析、歸檔

高級的有源探頭接口為捕獲不同類型的信號提供了極大的便利性。通過使用一系列強大的數學函數和參數測量能力，分段存儲器的順序模式和LabNotebook 波形歸檔工具快速得調試、分析和歸檔問題。

多儀器集成能力

除了傳統的示波器的強大功能之外，WaveSurfer3000Z 還提供了多儀器集成的能力，包含了內置的波形函數發生器、串行數據觸發和解碼的協議分析儀，以及包含16通道混合信號選件的邏輯分析儀。

為未來的需求保護投資

WaveSurfer 3000Z擁有可升級的帶寬和多儀器集成能力例如MSO, 函數發生器和串行觸發和解碼選件，為用戶提供了最大的使用靈活性和對投資的充分保護。

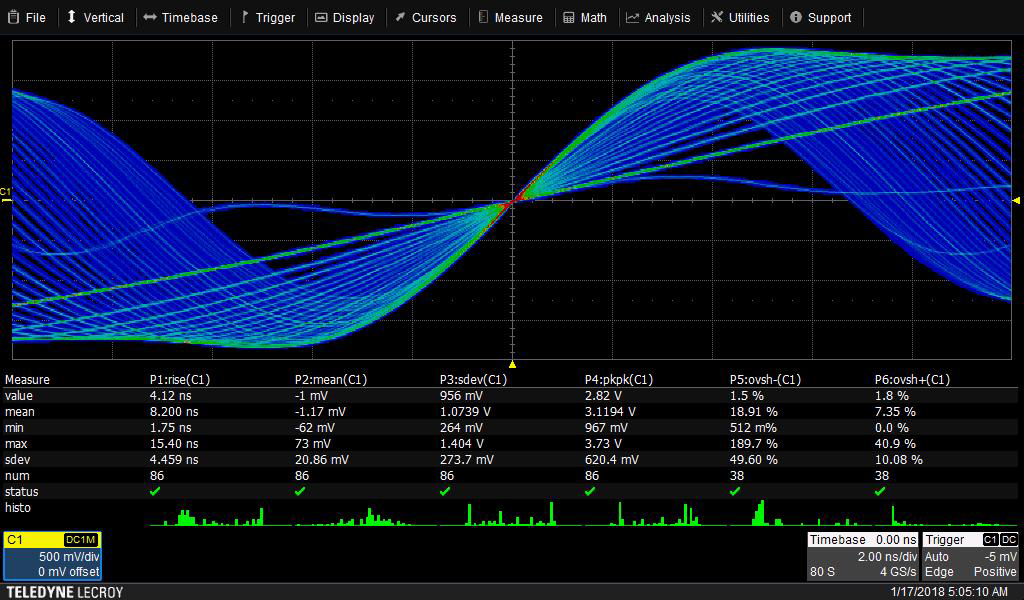

快速波形刷新率

WaveSurfer3000Z 每秒鐘13 萬次的刷新頻率非常適用于檢測隨機的或非周期性的事件以簡化異常信號的檢測、甄別和調試。快速變化的波形即使用肉眼也能夠捕捉。

歷史波形回放模式

自定義回放歷史波形，隔離信號當中的異常，并進行自動參數測量或者游標測量，以發現問題信號的根源。單次觸發自動啟用歷史回放模式，不會漏失任何波形。

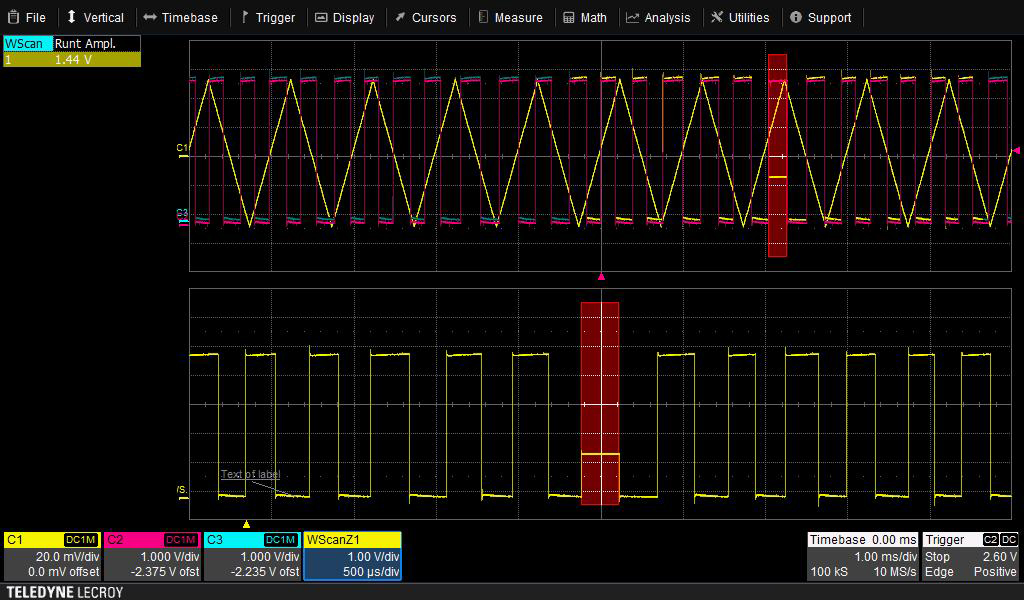

WaveScan 高級波形搜索工具

WaveScan軟件強大的測量和搜索能力可以分析和識別異常波形，掃描幾個小時甚至幾天都無法觸發的到的異常信號，設置復雜的的條件，以表格形式查看搜索到的結果，快速放大到結果。

LabNotebook 歸檔和報告生成工具

WaveSurfer3000Z 標配提供報表生成工具用于保存和歸檔您的工作。借助LabNotebook 您可以保存顯示的波形，參數設置和屏幕截圖，所有內容統一保存，最大限度減少歸檔的工作量。保存的報告之后還可以離線在WaveStudioPC 軟件上進行重新的測量和分析。

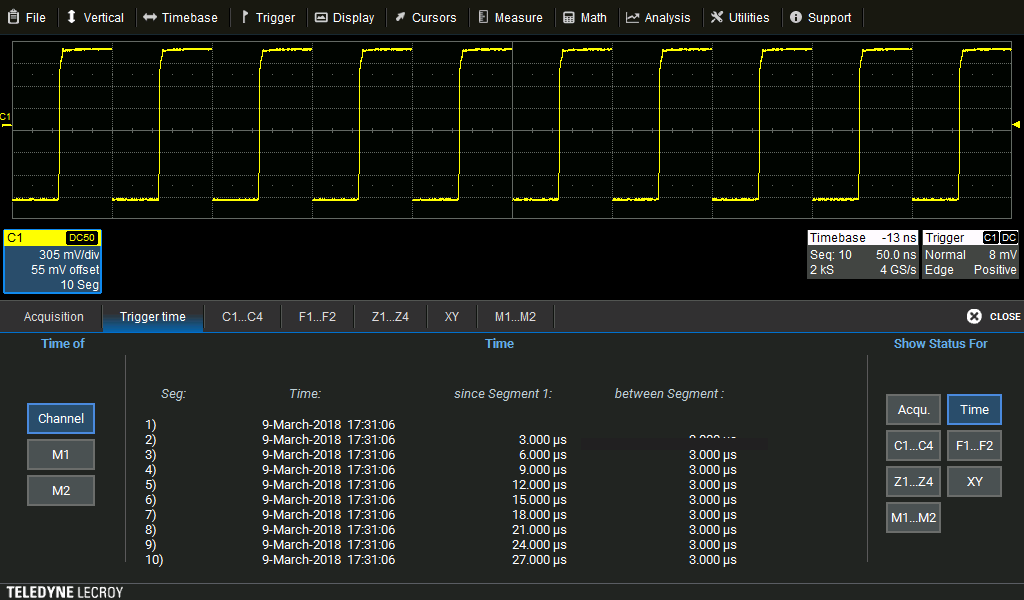

使用順序模式采集波形

使用順序模式將波形保存到分段內存中，這對采集連續出現的快沿脈沖或者相隔很長時間出現的事件，順序模式和高級觸發功能配合可以定位到出現頻率很低的異常事件，同時提供觸發時間和兩次觸發之間的時間間隔信息。

高級有源探頭接口

自帶的高級有源探頭接口給予示波器捕獲高壓、電流或者差分等各種類型信號的最大的靈活性。

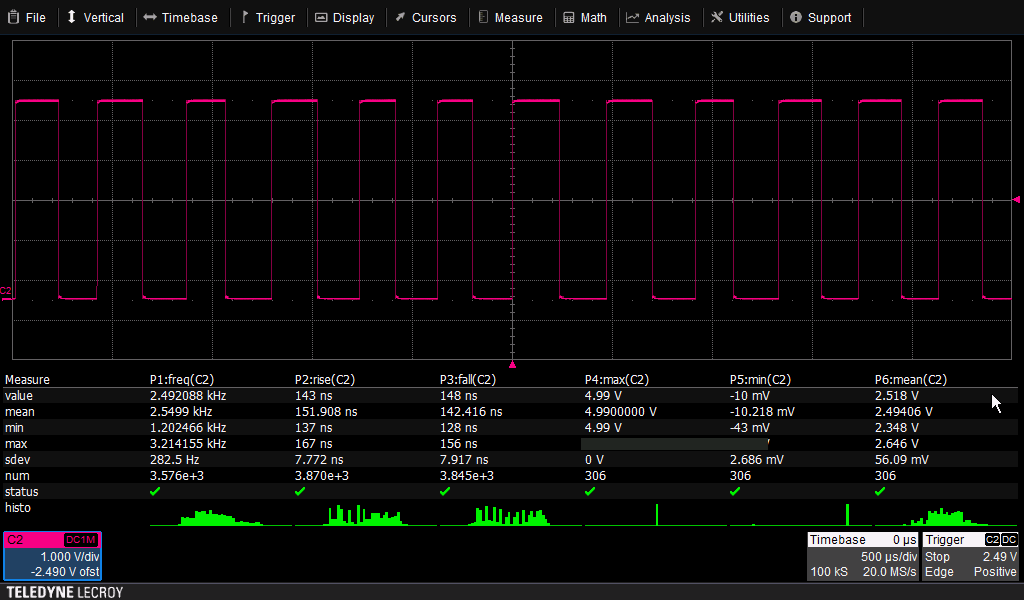

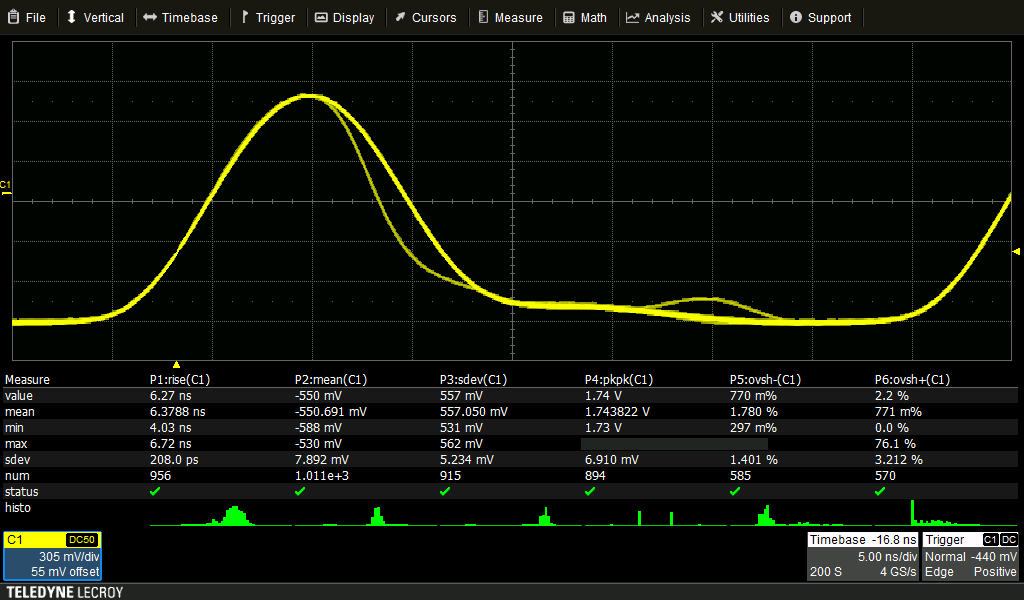

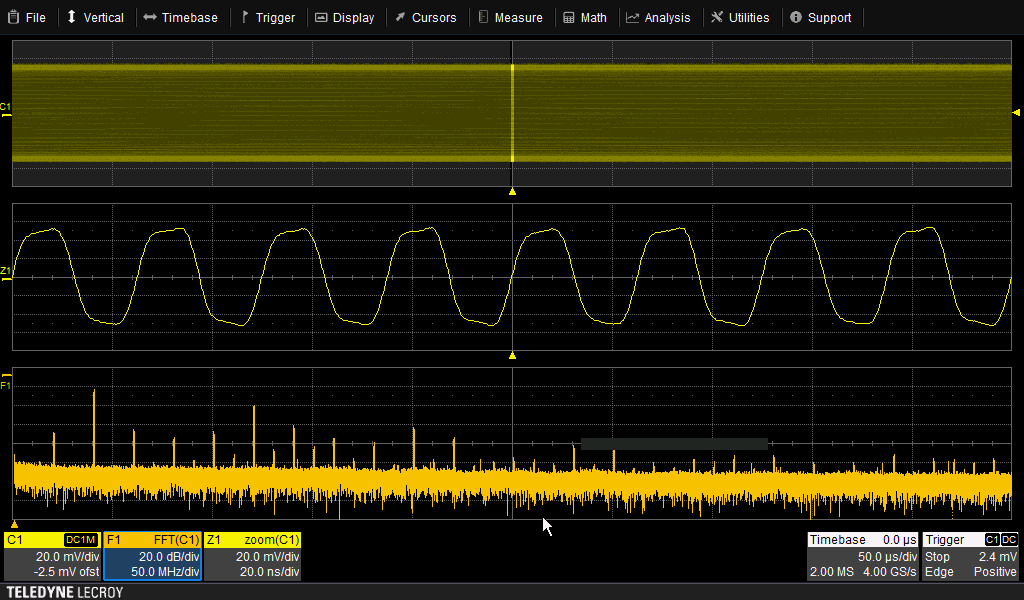

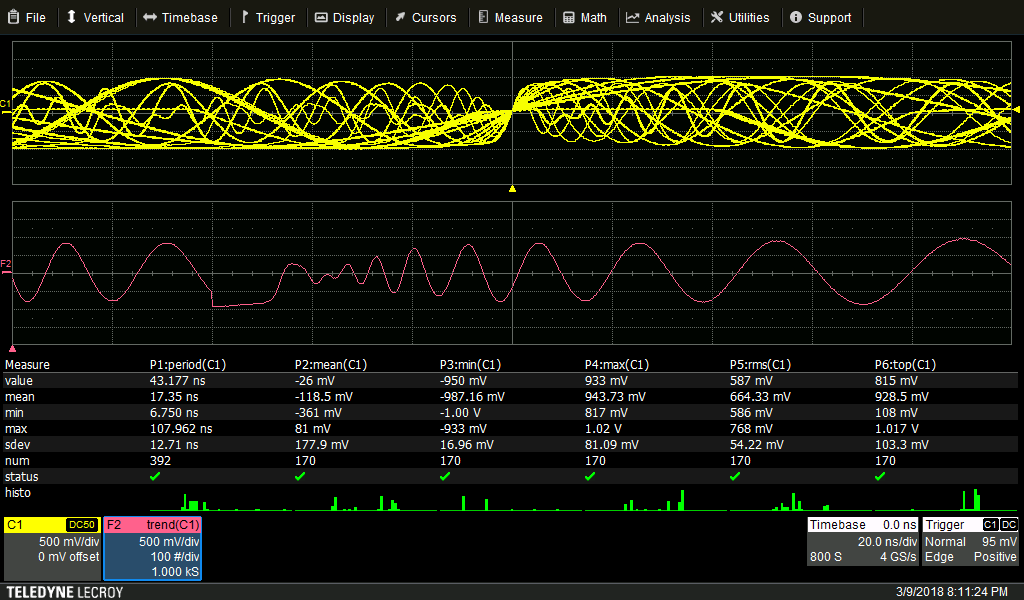

高級數學和測量工具

WaveSurfer 3000Z包含豐富的數學函數和自動化測量參數，可以分析模擬和數字波形的方方面面。此外，參數統計和直方圖提供了參數測量的獨特視角，可以展現波形參數隨時間變化的動態效果。

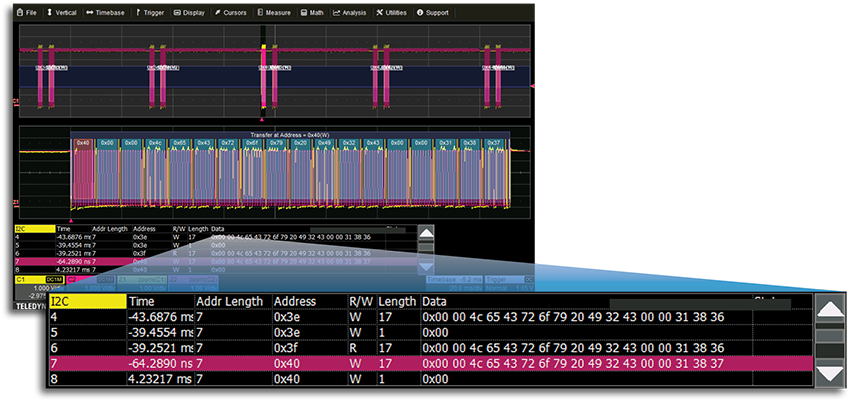

串行數據觸發和解碼的協議分析

協議解碼的結果直接覆蓋在波形本身上，并且用不同的顏色標識不同的碼段，用戶可以選擇以二進制、十六進制或ASCII方式顯示解碼結果。即使在深存儲深度下也能夠迅速準確解碼，并且在縮放波形中也能夠進行解碼，逐幀分析總線數據。使用串行觸發特定的地址和數據，解碼信息非常方便的以交互式表格顯示。.

內置函數波形發生器

內置在示波器中的信號源提供25MHz、125 MS /s 采樣率的波形生成能力。信號源的控制界面完全集成在示波器的界面當中，并且有獨立的對話框交互界面。

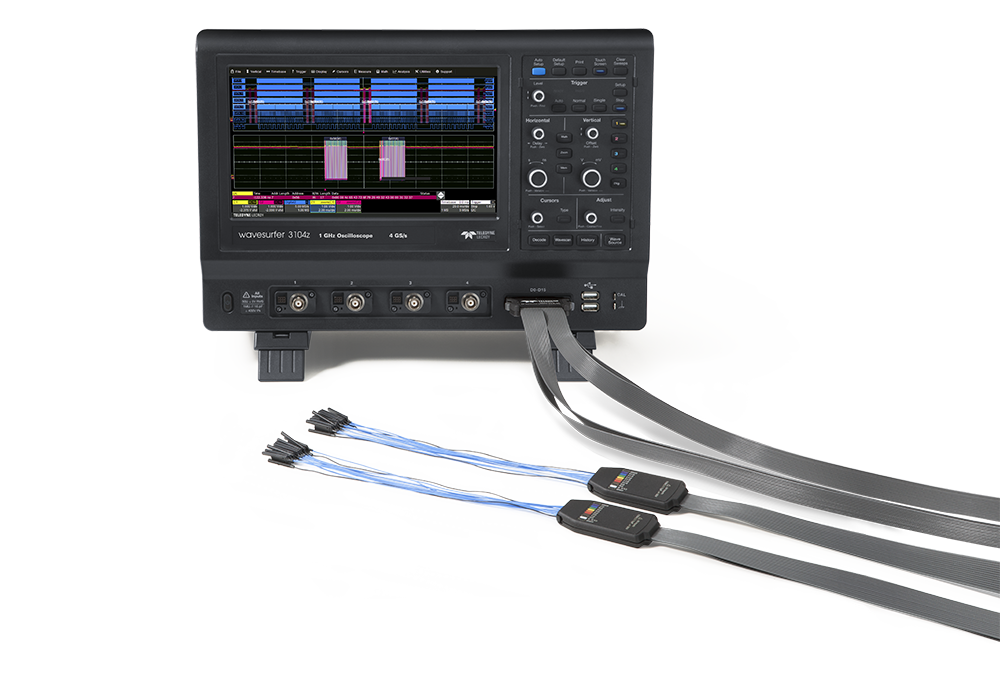

16 通道混合信號的邏輯分析

隨著嵌入式系統變的越來越復雜，強大的混合信號調試能力成為現在示波器的基本組成部分。集成的16個邏輯通道被用來采集、查看和測量數字信號，為了調試混合信號，和模擬通道一起解碼串行總線。
