Vertex簡易操作手冊
使用Vertex前的準備
搭建Vertex的準備清單：
1.VERTEX儀表
2.一臺控制電腦（最好是Windows英文版），或顯示器，鼠標鍵盤（USB接口）。
3.匹配Vertex固件的軟件版本：不一致的話按手冊進行升級，降級動作；或者在思博倫網站下載需要的版本
4.線纜：
連接顯示器使用
Vertex提供VGA和HDMI接口，再將鍵盤鼠標連接后即可開始使用。
Vertex也可以連接控制電腦
（使用顯示器的用戶可以直接跳到開始使用部分）
如果使用思博倫給Vertex配置的DELL筆記本電腦進行Vertex的控制，則一切都已經配置好，可以直接連接。下面部分手冊用于如果配置一臺新的控制電腦來控制Vertex。
控制電腦通過TCP/IP 連接對儀表進行控制。我們可以通過網線連接Vertex和控制電腦。也可以通過HUB/交換機/路由器等連接VERTEX和控制電腦。
步驟一、設置VERTEX IP和控制電腦處于同一網段的IP地址。
如何確認VERTEX 能與控制PC 建立連接：
1. 從控制PC PING VERTEX 的IP 地址，如能ping 通， 說明通信的物理連接正常。Vertex默認IP地址：192.168.0.161
2. 如果ping 不通相應的VERTEX，檢查網線連接是否正常，HUB 是否上電等。
3. 如果可以PING 通卻不能連接VERTEX，可以關閉Windows的防火墻或檢查該機器是否安裝其他防火墻軟件。另外可以用另一臺電腦試一下。
步驟二、軟件及通信設置：
點擊控制電腦上安裝的VERTEX軟件，啟動時填入正確的VERTEX設備的IP，然后點擊Connect，如果一切正常則軟件會連上VERTEX進入到主界面。
連不上VERTEX的常見問題：
控制電腦IP和VERTEX IP不在一個網段上：檢查IP, Mask, Gateway設置
控制電腦防火墻未關閉；或者控制電腦安裝有端口限制軟件
網線或網口問題
如果需要，更新或安裝密碼

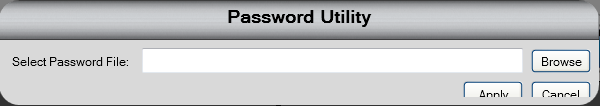

根據第二部分的操作成功連接上VERTEX， 然后點擊菜單Help->Password Utility…
找到密碼文件之后點擊Apply即可。
注意，一般情況下密碼不必安裝。密碼文件購買時已經裝好。
配置IP

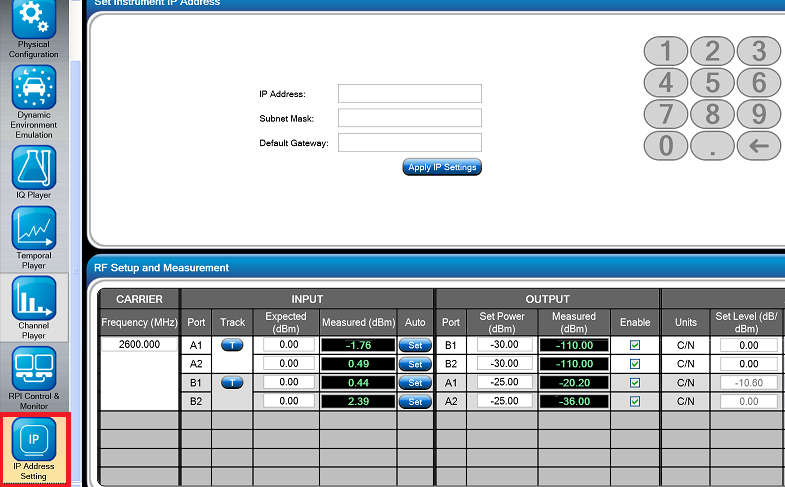

如果需要，可以將Vertex的IP重新定義到需要的網段。如下圖，在Vertex中通過IP Address Setting設置同網段但不同的IP（避免沖突），彼此可以ping通
開始使用：
第一步、選擇連線拓撲圖

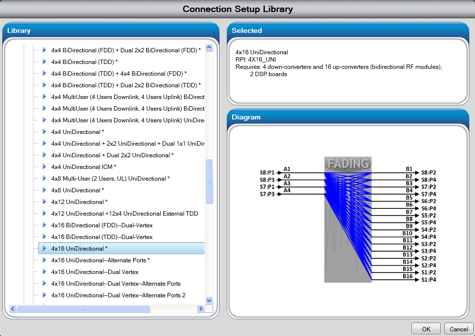

點擊左上角Connection Diagram里的Select按鈕，選擇你需要的進行測試的配置。VERTEX可以支持2x2， 4x4，8x4等等雙向連接，也可以支持2x2, 4x2, 8x8，SISO等單向連接。
第二步、選擇相關性信道模型
標準的相關性信道模型的設定：

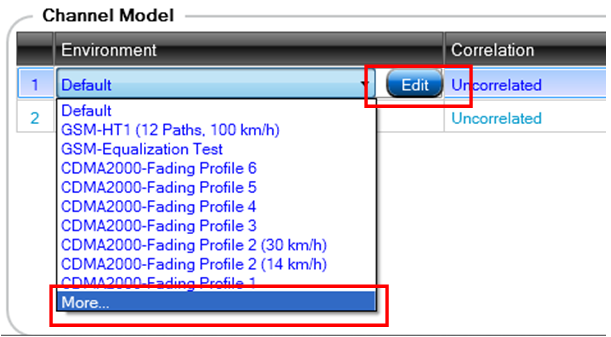

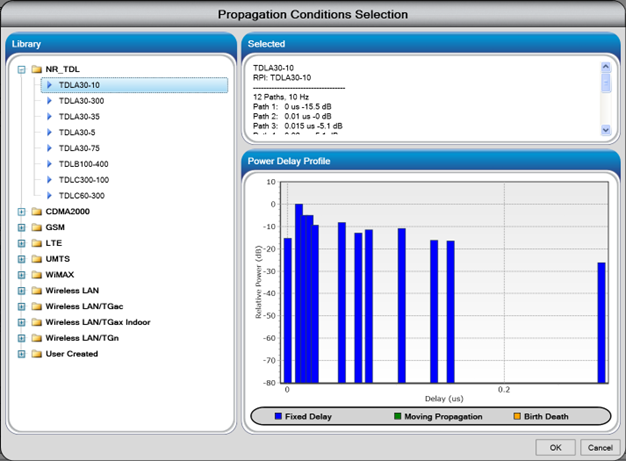

在右邊Channel Model的Environment下拉框往下拉點擊More, 可以選擇在3GPP, 3GPP2, WiMAX Forum, Wifi以及自定義的所有PDP多徑模型；然后下拉Correlation下拉框點擊More可以選擇和第一步中MIMO配置相同的所有相關性模型（Vertex會自動列出相同MIMO配置的相關性矩陣供選擇而不會列出所有支持的相關性矩陣）.

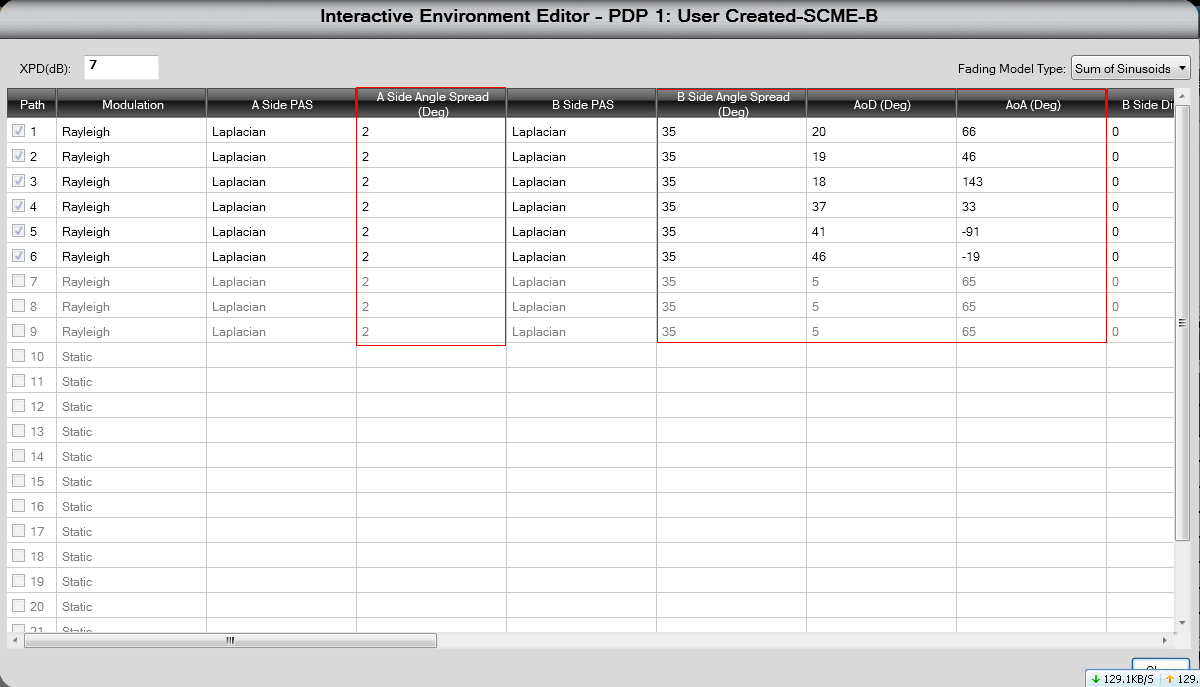

也可以點擊Edit自己編輯修改模型的參數，從而生成新的信道模型。
第三步、設置其他的測試參數
注意:
＋15dBm：在任何測試中，請確保進入VERTEX的各個RF端口（包括輸入端口和輸出端口）的平均功率<+15dBm,否則可能造成損壞。
中心頻點設置

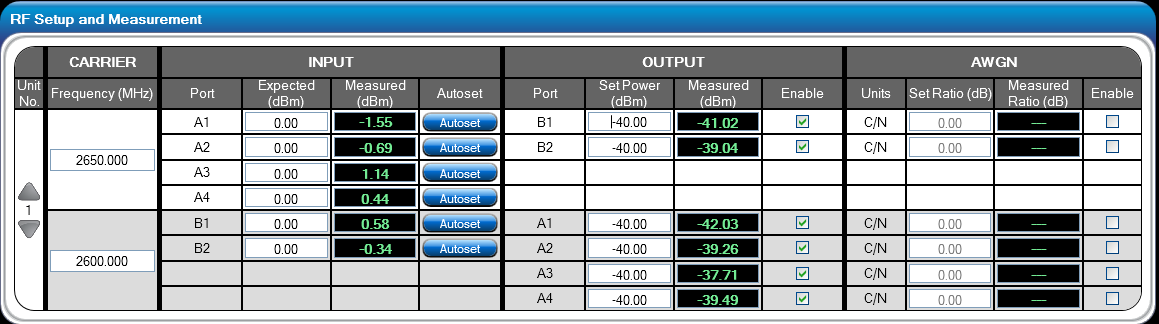

對于FDD技術來說，上下行頻點是不一樣的，可以在下圖中Carrier部分填入上下行不同的中心頻點設置：
輸入功率設置
直接在INPUT中點擊Expected 進行設置即可。輸入功率設置的與真實輸入越接近，輸出功率越準確。
峰均比設置

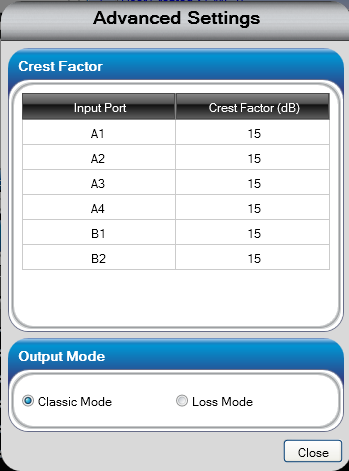

在菜單Configure->Advanced里面可以設置輸入輸出之間是用Loss模式還是用傳統的Set In, Set Out模式，同時也可以設置各個通道允許的最大峰均比。
功率計設置

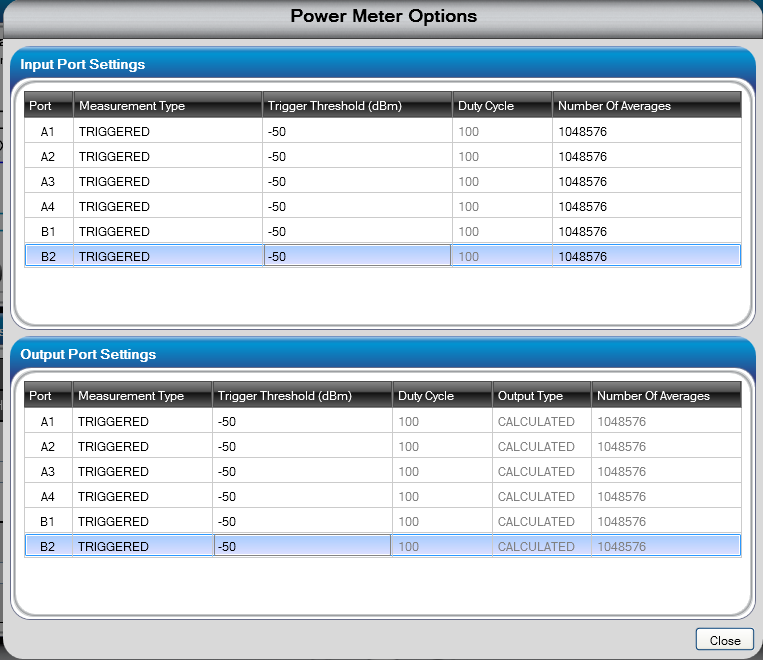

輸入功率計測量：Configure->Power Meter Settings 中設置輸入功率計的工作參數。
對LTE-FDD信號，因為使用連續模式測量，功率計在連續時間平均，測量過程與峰均比無關。但TDD測量中，功率計需要在觸發模式工作，受到高峰均比的影響，需要仔細設置測量參數。
輸出功率設置
Set 欄的 Output 功率設置即為輸出功率設置，范圍為－110～－20dBm
在Measured一欄中，Output框中即為實際經衰減后的輸出功率。這可能會與Set欄的Onput不一致。注意：輸出功率的測量值是指有用功率（信號功率）， AWGN功率并不包含在測量中。
注意：
VERTEX 的額定輸入功率是-30dBm~+10dBm; 損害功率是 >33dBm; 考慮到信號的峰均比，一般信號都需要在15dBm以下才保證VERTEX不被燒壞。
AWGN設置

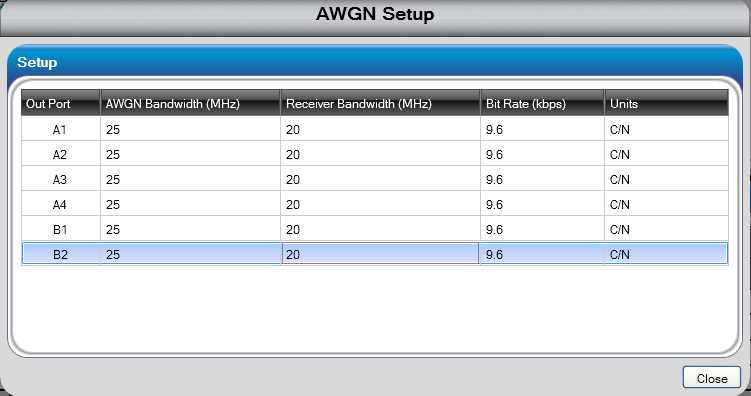

點擊菜單Configure->AWGN Settings
上圖中Bandwidth是設置的關鍵。要盡量設置和信號實際帶寬一致。 如果不一致，可能會帶來誤差。根據接收機帶寬，設定AWGN 帶寬（大于等于接收機帶寬），設定信噪比C/N。
C即為當前設定的該通道輸出功率。AWGN 值（即N）在被設定好后，不會跟隨輸出信號的變化而改變。

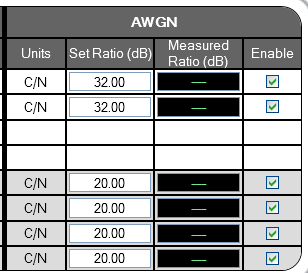

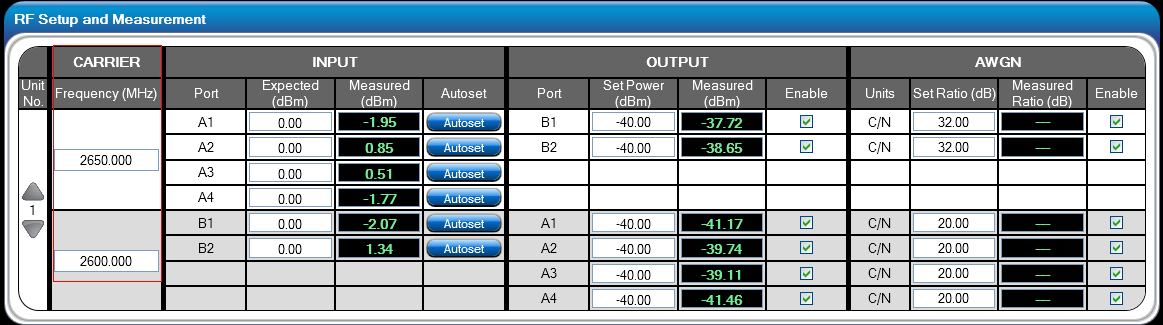

然后可以在主界面上（下圖）修改C/N 值，會直接改變AWGN 的值。
界面中各個功率的Set與Measured的區別
輸入功率 | 在Measured一欄中，Input框中即為實際測量得到的輸入功率。這可能會與Set欄的Input不一致 |
輸出功率 | 在Measured一欄中，Output框中即為實際經衰減后的輸出功率。這可能會與Set欄的Onput不一致。 注意：輸出功率的測量值是指有用功率（信號功率）， AWGN功率并不包含在測量中。 |
衰減 | Measured Output-Input = Set Output-Input |
C/N | 在Measured一欄中，C/N框中即為實際的輸出端載噪比，其中C為實際的輸出功率，N為設置的AWGN（亦等于實際的AWGN）。因為C可能與Set的Output不一致，這會導致與設置的的C/N不一致。 AWGN 值（即N）在被設定好后，不會跟隨輸出信號的變化而改變 |

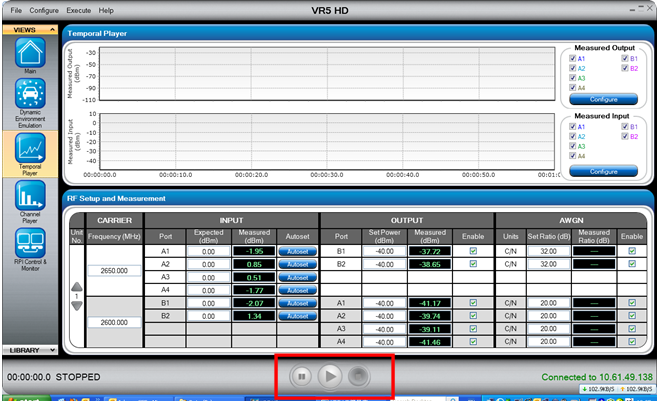

第四步、點擊Play開始信道仿真和測試
使用DEE
DEE（Dynamic Environment Emulation）是一種更為靈活的自定義信道模型的方式。
注意: DEE 需要使用Spirent配置的控制電腦。在使用DEE功能前，請務必關閉控制電腦上的防火墻，以免影響FTP連接。
利用VERTEX 的DEE 功能可進行模擬路測或路測重現。使用DEE，只需點擊控制PC桌面的DEE快捷方式

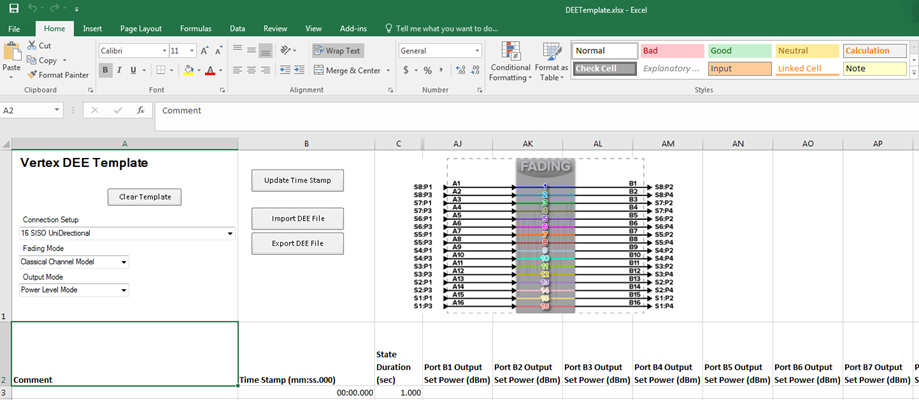

可以打開一個Excel的編輯界面。
在Excel文件中編輯，就可動態的改變所有常用的信道參數，從而構造或重現真實的運動場景：
Excel文件的每一列即為一個狀態，填入每個狀態時長，并在每一列的填入相應的多徑狀態（如功率，C/N，多普勒頻移等）
依此類推，填入多列，即為多個狀態
編輯完成后，點擊Export State File，生成后綴為stb的文件。
然后點擊DEE窗口中Open Emulation File后的Browse，保存好的stb文件

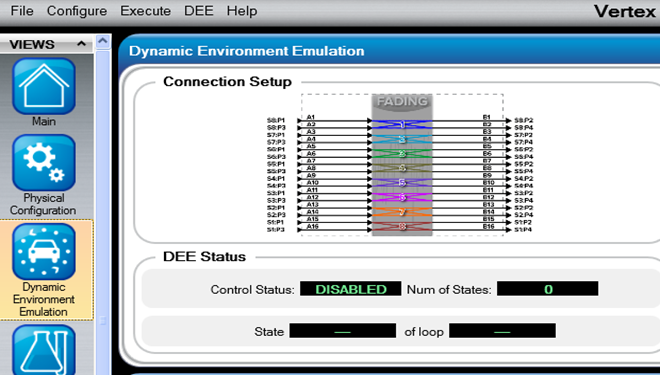

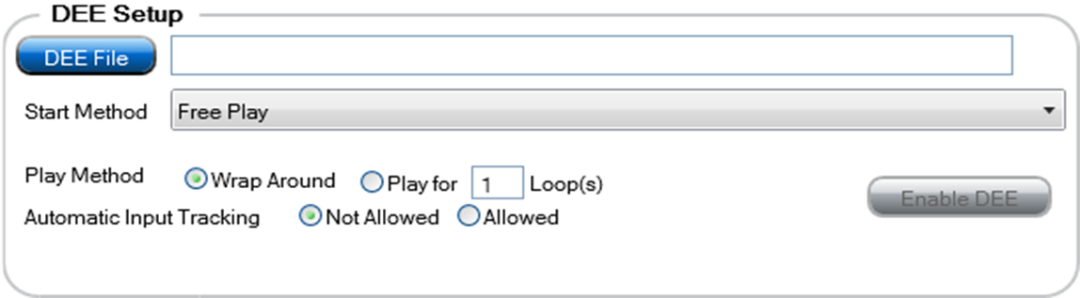

在DEE窗口中選擇Playback Mode（loop或單次）， Enable，然后 Play，見下圖：
